11. 행성 카드 만들기

AR 개발을 위한 프로젝트를 준비하기 위해 Window | Package Manangement 메뉴를 선택하여  Package Manangement 창을 열고 AR 장치 플러그인을 설치합니다.

1장의  ARCore 개발을 위한 환경 구축하기 참고하세요

•  AR 장치용 XR plugins 설치하기
• ARCore XR Plugin 설치하기
• AR Foundation 패키지 설치하기
• Input System 설치하기
• Androd 플랫폼의 ARcore 설정하
• Player 설정하기

1. 기본 AR 장면 만들기

① File | Save As 메뉴를 선택하여  Assets/Scenes/ 폴더에 이름을 ARGallery로  저장합니다.

② Hierarchy 창에서 Main Camera를 삭제합니다.

③ GameObject |  XR | AR Session 메뉴를 선택하여 Hierarchy 창에 AR Session을 추가합니다.

④ GameObject |  XR | XR Origin  메뉴를 선택하여 Hierarchy 창에 XR Origin 을 추가합니다.





1.1   AR Tracked Image Manager 설정하기



Hierarchy 창에 XR Origin 을 선택하고 Inspector창에서 Add Component 버튼을 클릭하여 AR Tracked Image Manager 컴포넌트를 추가합니다.

① Project 창에서 Asset 폴더 하위에 Images 폴더를 만들고 여기서 오른쪽 마우스 버튼을 선택하여 Create->XR->Reference Image Libray 메뉴를 선택합니다.

② 생성된 ReferenceImageLibray를 선택한 후,  Inspector 창에 Add Image 버튼을 클릭하여 인식할 이미지를 등록합니다.

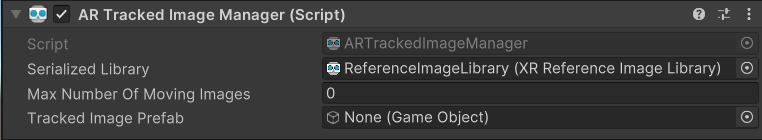

③ Hierarchy 창에 XR Origin 을 선택하고  Inspector창에서 AR Tracked Image Manager의 Serialized Library 속성값에 ReferenceImageLibray를 설정합니다.



1.2  AR 오브젝트 추적하기

① Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR Raycast Manager 컴포넌트를 추가합니다.





2. UI 만들기

2.1  기본 프레임 UI 만들기



①  메인 메뉴에서  GameObject | UI | Canvas를 선택하여 Canvas를 추가하고 이름을 UI Canvas로 변경하고 Inspector 창에 Canvas Scaler의 UI Scale Mode를 Scale With Screen Size로 설정합니다.



② 메인 메뉴에서  GameObject | UI | Panel 를 선택하여 UI Canvas  하위에 Panel를 추가하고 이름을 App Title Panel로 변경합니다.

메인 메뉴에서   GameObject | UI | Button를 선택하여  App Title Panel 하위에 Button을 추가하고  이름을 Home Button로 변경합니다.

- Image 컴포넌트의 Source Image  : home.png을 sprite로 변경하여 설정




0.01MB



메인 메뉴에서  GameObject | UI | Text를 선택하여   App Title Panel 하위에 Text를 추가하고 이름을 Title Text로 변경합니다.

    - Text Input : Planet Explorer



③   메인 메뉴에서  GameObject | Create Empty를 선택하여 UI Canvas   하위에 GameObject를 추가하고 이름을 Startup UI로 변경하고  Inspector 창에 Add Component 버튼을 클릭하여 Canvas Renderer와 Canvas Group 컴포넌트를 추가합니다. 메인 메뉴에서  GameObject | UI | Text를 선택하여  Startup UI  하위에 Text를 추가합니다.



④  메인 메뉴에서  GameObject | Create Empty를 선택하여 UI Canvas   하위에 GameObject을 추가하고 이름을 Main UI로 변경하고  Inspector 창에 Add Component 버튼을 클릭하여 Canvas Renderer와 Canvas Group 컴포넌트를 추가합니다.

Main UI 하위에  메인 메뉴에서  GameObject | UI | Panel을 선택하여  Panel 을 추가한후 이름을 Info Panel로 변경합니다.

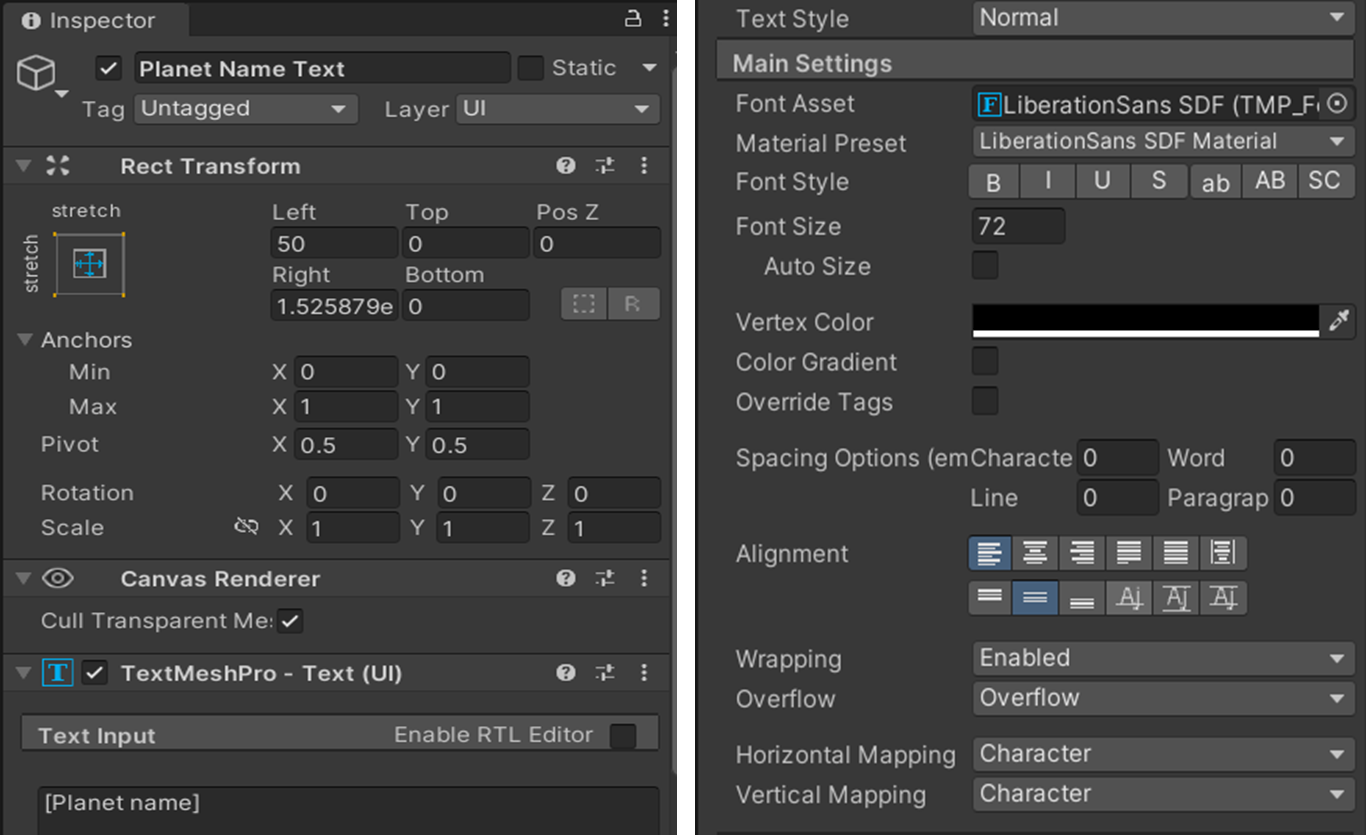

- Info Panel 하위에 메인 메뉴에서  GameObject | UI |  Text 을 선택하여 Text를 추가한 후  이름을 Planet Name Text로 변경합니다. 인스펙터 창에서 Text Input에 [Planet name]을 입력합니다.

- Add Button 하위의 메인 메뉴에서  GameObject | UI | Button을 선택하여 Button 를 추가한 후 이름을 Info Button로 변경합니다.  Info Button 하위의 Text를 선택하여 설정합니다.



- Add Button 하위의 메인 메뉴에서  GameObject | UI | Text을 선택하여 Text 를 추가한 후 Text를 선택하여 설정합니다.



④  Main UI 하위에   메인 메뉴에서  GameObject | UI | Panel  을 선택하여  Panel  을 추가하고 이름을 Details Panel로 변경합니다

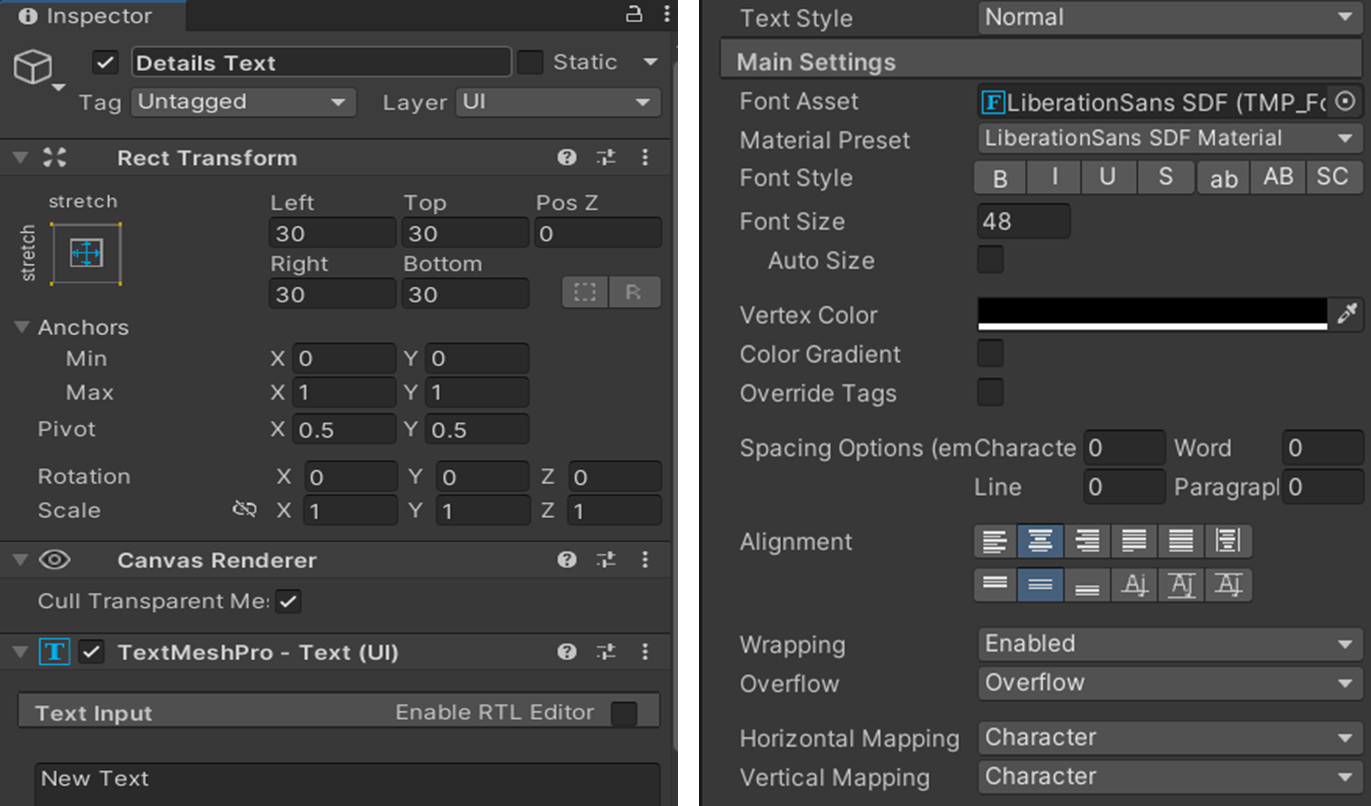

Details Panel 하위에   메인 메뉴에서  GameObject | UI | Text  을 선택하여  Text 을 추가하고 이름을 Details Text로 변경합니다



Hierarchy 창에서 UI Canvas를 선택하고 인스펙터 창에서 Add Component 버튼을 클릭하여 UIController.cs 스크립트를 추가합니다.

UIController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class UIController : MonoBehaviour
{
    private Dictionary<string, CanvasGroup> uiPanels = new Dictionary<string, CanvasGroup>();
    CanvasGroup currentPanel;
    private static UIController Instance = null;
    public CanvasGroup[] canvasGroups;

    void Awake()
    {


        uiPanels.Add("Startup", canvasGroups[0]);
        uiPanels.Add("Main", canvasGroups[1]);


        if (Instance == null)
        {
            Instance = this;
        }
        ResetAllUI();
    }

    public static void ShowUI(string name)
    {
       Instance._ShowUI(name);
    }

    void _ShowUI(string name)
    {
        CanvasGroup panel;
        if (uiPanels.TryGetValue(name, out panel))
        {
            ChangeUI(uiPanels[name]);
        }
        else
        {
            Debug.LogError("Undefined ui panel " + name);
        }
    }

    void ResetAllUI()
    {
        foreach (CanvasGroup panel in uiPanels.Values)
        {
            panel.gameObject.SetActive(false);
        }
    }

    void ChangeUI(CanvasGroup panel)
    {
        if (panel == currentPanel)
            return;
        if (currentPanel)
            currentPanel.gameObject.SetActive(false);
        currentPanel = panel;
        if (panel)
            panel.gameObject.SetActive(true);
    }

}

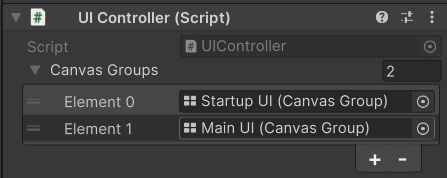

Hierarchy 창에서 UI Canvas를 선택하고 Inspector 창에서 UIController.cs 스크립트의 UI Panels에서 +버튼을 눌러서 Hierarchy 창의 UI Canvas  하위에 오브젝트들을 설정합니다.



3. AR 오브젝트와 상호작용하기

① Hierarchy 창에서 GameObject | Create Empty메뉴를 선택하여 빈 오브젝트를 생성하고 이름을Interaction Controller로 설정합니다. Transform은 초기화합니다.

-  Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Startup Mode로 설정합니다. Transform은 초기화합니다.  Inspector 창에 Add Component 버튼을 클릭하여 StartupMode.cs 컴포넌트를 추가합니다.

StartupMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;

public class StartupMode : MonoBehaviour
{
   [SerializeField] ARTrackedImageManager imageManager;
    void OnEnable()
    {
        UIController.ShowUI("Startup");
    }

    void Update()
    {
        if (ARSession.state == ARSessionState.Unsupported)
        {
            InteractionController.EnableMode("NonAR");
        }
        else if (ARSession.state >= ARSessionState.Ready)
        {
            if (imageManager.trackables.count > 0)
            {
                InteractionController.EnableMode("Main");
            }
        }
    }
}



- Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 MainMode로 설정합니다. Transform은 초기화합니다.  Inspector 창에 Add Component 버튼을 클릭하여 PlanetsMainMode.cs 컴포넌트를 추가합니다.

PlanetsMainMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;
using TMPro;
using UnityEngine.UI;

public class PlanetsMainMode : MonoBehaviour
{
    [SerializeField] ARTrackedImageManager imageManager;
    [SerializeField] TMP_Text planetName;
    [SerializeField] Toggle infoButton;
    [SerializeField] GameObject detailsPanel;
    [SerializeField] TMP_Text detailsText;

    private Dictionary<string, GameObject> planetPrefabs = new Dictionary<string, GameObject>();
    [SerializeField] private GameObject[] gameObjects;

    Camera camera;
    int layerMask;

    void Awake()
    {

        planetPrefabs.Add("Earth", gameObjects[0]);
        planetPrefabs.Add("Mars", gameObjects[1]);

    }

    void Start()
    {
        camera = Camera.main;
        layerMask = 1 << LayerMask.NameToLayer("PlacedObjects");


    }

    void OnEnable()
    {
        UIController.ShowUI("Main");

        planetName.text = "";
        infoButton.interactable = false;
        detailsPanel.SetActive(false);

        foreach (ARTrackedImage image in imageManager.trackables)
        {
            InstantiatePlanet(image);
        }
        imageManager.trackedImagesChanged += OnTrackedImageChanged;
    }

    void OnDisable()
    {
        imageManager.trackedImagesChanged -= OnTrackedImageChanged;
    }

    void Update()
    {
        if (imageManager.trackables.count == 0)
        {
            Debug.Log("PlanetsMainMode no trackables, going to Scan mode");
            InteractionController.EnableMode("Scan");
        }
        else
        {
            Ray ray = new Ray(camera.transform.position, camera.transform.forward);
            RaycastHit hit;
            if (Physics.Raycast(ray, out hit, Mathf.Infinity, layerMask))
            {
                Planet planet = hit.collider.GetComponentInParent<Planet>();
                planetName.text = planet.planetName;
                detailsText.text = planet.description;
                infoButton.interactable = true;
            }
            else
            {
                planetName.text = "";
                detailsText.text = "";
                infoButton.interactable = false;
            }
        }

    }

    void OnTrackedImageChanged(ARTrackedImagesChangedEventArgs eventArgs)
    {
        foreach (ARTrackedImage newImage in eventArgs.added)
        {
            InstantiatePlanet(newImage);
        }

    }

    void InstantiatePlanet(ARTrackedImage image)
    {
        string name = image.referenceImage.name.Split('-')[0];
        if (image.transform.childCount == 0)
        {
            //Debug.Log($"adding {name}");
            GameObject planet = Instantiate(planetPrefabs[name]);
            planet.transform.SetParent(image.transform, false);
        }
        else
        {
            Debug.Log($"{name} already instantiated");
        }
    }

}





PlanetPrefabDictionary.cs의 Planet Prefab 속성값의 프리팹만들기



[Earth Prefab]

• Hierarchy 창에서 메인메뉴 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Earth Prefab로 설정합니다. Transform은 초기화합니다.
• Earth  Prefab 하위에  메인메뉴 GameObject | Create Empty 메뉴를 선택하여   빈 오브젝트를 생성하고 이름을 Incline로 설정합니다. Transform은 초기화합니다.
• Incline  하위에  메인메뉴 GameObject | 3D Object | Sphere 메뉴를 선택하여  Sphere 를 추가하고 이름을 Planet로 설정합니다. Transform은 초기화합니다.  earth 재질을 설정합니다.
• Earth  Prefab를 선택한  Inspector 창에 Add Component 버튼을 클릭하여 Planet.cs 컴포넌트를 추가합니다.



Planet.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Planet : MonoBehaviour
{
    public string planetName = "Earth";
    public string description;

    [SerializeField] private float inclineDegrees = 23.4f;
    [SerializeField] private float rotationPeriodHours = 24f;
    [SerializeField] private Transform incline;
    [SerializeField] private Transform planet;
    public float animationHoursPerSecond = 1.0f;

    void Start()
    {
        incline.Rotate(0f, 0f, inclineDegrees);
    }

    void Update()
    {
        float speed = rotationPeriodHours * animationHoursPerSecond;
        planet.Rotate(0f, speed * Time.deltaTime, 0f);
    }
}

-  Description: Earth is the third planet from the Sun and the only astronomical object known to harbor and support life.

• Hierarchy 창에서  Earth  Prefab 를 프리팹으로 만들고, 삭제합니다.

[Mars Prefab]

• Hierarchy 창에서 메인메뉴 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Mars Prefab로 설정합니다. Transform은 초기화합니다.
• Mars   Prefab 하위에  메인메뉴 GameObject | Create Empty 메뉴를 선택하여   빈 오브젝트를 생성하고 이름을 Incline로 설정합니다. Transform은 초기화합니다.
• Incline  하위에  메인메뉴 GameObject | 3D Object | Sphere 메뉴를 선택하여  Sphere 를 추가하고 이름을 Planet로 설정합니다. Transform은 초기화합니다.  mars 재질을 설정합니다.
• Mars   Prefab를 선택한  Inspector 창에 Add Component 버튼을 클릭하여 Planet.cs 컴포넌트를 추가합니다.



 -  Description: Mars is the fourth planet from the Sun and the second-smallest planet in the Solar System

• Hierarchy 창에서  Mars  Prefab 를 프리팹으로 만들고, 삭제합니다.



- Hierarchy 창에서 Interaction Controller  오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 InteractionController.cs 컴포넌트를 추가합니다.



InteractionController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class InteractionController : MonoBehaviour
{


    private Dictionary<string, GameObject> interactionModes = new Dictionary<string, GameObject>();
    [SerializeField] private GameObject[] gameObjects;
    GameObject currentMode;
    private static InteractionController Instance = null;

    void Awake()
    {

        interactionModes.Add("Startup", gameObjects[0]);
        interactionModes.Add("Main", gameObjects[1]);

        if (null == Instance)
        {
            Instance = this;
        }

        ResetAllModes();
    }

    void Start()
    {
        _EnableMode("Startup");
    }

    public static void EnableMode(string name)
    {
        // Instance?._EnableMode(name);
        Instance._EnableMode(name);
    }

    void _EnableMode(string name)
    {
        GameObject modeObject;
        if (interactionModes.TryGetValue(name, out modeObject))
        {
            StartCoroutine(ChangeMode(modeObject));
        }
        else
        {
            Debug.LogError("undefined mode named " + name);
        }
    }

    void ResetAllModes()
    {
        foreach (GameObject mode in interactionModes.Values)
        {
            mode.SetActive(false);
        }
    }

    IEnumerator ChangeMode(GameObject mode)
    {
        if (mode == currentMode)
            yield break;

        if (currentMode)
        {
            currentMode.SetActive(false);
            yield return null;
        }

        currentMode = mode;
        mode.SetActive(true);
    }

}



실행하기
