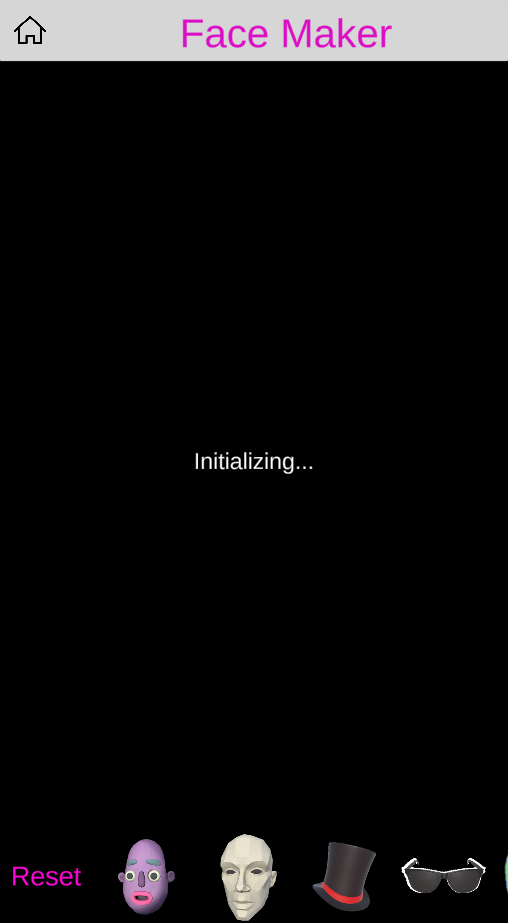

12. 얼굴 메이커 만들기

AR 개발을 위한 프로젝트를 준비하기 위해 Window | Package Manangement 메뉴를 선택하여  Package Manangement 창을 열고 AR 장치 플러그인을 설치합니다.

1장의  ARCore 개발을 위한 환경 구축하기 참고하세요

• AR 장치용 XR plugins 설치하기
• ARCore XR Plugin 설치하기
• AR Foundation 패키지 설치하기
• Input System 설치하기
• Androd 플랫폼의 ARcore 설정하기
• Player 설정하기

1. 기본 AR 장면 만들기

① File | Save As 메뉴를 선택하여  Assets/Scenes/ 폴더에 이름을 ARFaceMaker로  저장합니다.

② Hierarchy 창에서 Main Camera를 삭제합니다.

③ GameObject |  XR | AR Session 메뉴를 선택하여 Hierarchy 창에 AR Session을 추가합니다.

④ GameObject |  XR | XR Origin  메뉴를 선택하여 Hierarchy 창에 XR Origin 을 추가합니다.



1.1  AR Face Manager  설정하기



① Hierarchy 창에서 XR Origin오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR Face Manager 컴포넌트를 추가합니다.

② Hierarchy 창에서 GameObject | XR | AR Default Face을 선택하여 오브젝트를 추가하고 Inspector 창에서 Trasform 초기화하고 Mesh Collider 컴포넌트 삭제합니다.

-  AR Default Face를 선택하고  Inspector 창에서  Add Componet 버튼을 클릭하여 ChangeableFace 스립트를추가합니다.

ChangeableFace.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;

public class ChangeableFace : MonoBehaviour
{
    GameObject currentPosePrefab;
    GameObject poseObj;

    Dictionary<GameObject, GameObject> accessories = new Dictionary<GameObject, GameObject>();

    ARFaceMeshVisualizer meshVisualizer;
    MeshRenderer renderer;

    private void Start()
    {
        meshVisualizer = GetComponent<ARFaceMeshVisualizer>();
        meshVisualizer.enabled = false;
        renderer = GetComponent<MeshRenderer>();
        renderer.enabled = false;
    }

    public void SetPosePrefab(GameObject prefab)
    {
        if (prefab == currentPosePrefab)
            return;

        if (poseObj != null)
            Destroy(poseObj);

       currentPosePrefab = prefab;
       if (prefab != null)
            poseObj = Instantiate(prefab, transform, false);
    }

    public void AddAccessory(GameObject prefab)
    {
        GameObject obj;
        if (accessories.TryGetValue(prefab, out obj) && obj.activeInHierarchy)
        {
            obj.SetActive(false);
            return;
        }
        else if (obj != null)
        {
            obj.SetActive(true);
        }
        else
        {
            obj = Instantiate(prefab, transform, false);
            accessories.Add(prefab, obj);
        }
    }

    public void ResetAccessories()
    {
        foreach (GameObject prefab in accessories.Keys)
        {
            accessories[prefab].SetActive(false);
        }
    }

    public void SetMeshMaterial(Material mat)
    {
        if (mat == null)
        {
            meshVisualizer.enabled = false;
            renderer.enabled = false;
            return;
        }

        renderer.material = mat;
        meshVisualizer.enabled = true;
        renderer.enabled = true;
    }
}

-  AR Default Face를 선택하고  Inspector 창에서  Add Componet 버튼을 클릭하여 FaceRegionAttachments스립트를추가합니다.

FaceRegionAttachments.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Unity.Collections;
using UnityEngine.XR.ARFoundation;
#if UNITY_ANDROID
using UnityEngine.XR.ARCore;
#endif

public class FaceRegionAttachments : MonoBehaviour
{
    ARFaceManager faceManager;
    ARFace face;

    Dictionary<ARCoreFaceRegion, GameObject> prefabs = new Dictionary<ARCoreFaceRegion, GameObject>();
    Dictionary<ARCoreFaceRegion, GameObject> objs = new Dictionary<ARCoreFaceRegion, GameObject>();

#if UNITY_ANDROID && !UNITY_EDITOR
    NativeArray<ARCoreFaceRegionData> faceRegions;
#endif

    private void Start()
    {
        faceManager = FindObjectOfType<ARFaceManager>();
        face = GetComponent<ARFace>();
    }

    public void SetRegionAttachment(ARCoreFaceRegion region, GameObject prefab)
    {
        GameObject obj;
        if (objs.TryGetValue(region, out obj))
        {
            GameObject currentPrefab = prefabs[region];
            Destroy(obj);
            prefabs.Remove(region);
            objs.Remove(region);
            if (prefab == currentPrefab)
                return;
        }

        obj = Instantiate(prefab);
        prefabs.Add(region, prefab);
        objs.Add(region, obj);
    }

    public void Reset()
    {
        foreach (ARCoreFaceRegion region in objs.Keys)
        {
            Destroy(objs[region]);
        }
        objs.Clear();
        prefabs.Clear();
    }

    private void Update()
    {
#if UNITY_ANDROID && !UNITY_EDITOR
        var subsystem = (ARCoreFaceSubsystem)faceManager.subsystem;
        if (subsystem == null)
            return;

        subsystem.GetRegionPoses(face.trackableId, Allocator.Persistent, ref faceRegions);
        for (int i = 0; i < faceRegions.Length; ++i)
        {
            GameObject obj;
            if (objs.TryGetValue(faceRegions[i].region, out obj))
            {
                obj.transform.localPosition = faceRegions[i].pose.position;
            }
        }

#endif
    }

    void OnDestroy()
    {
#if UNITY_ANDROID && !UNITY_EDITOR
        if (faceRegions.IsCreated)
            faceRegions.Dispose();
#endif
    }
}



③ Hierarchy 창에서 Project 창의 Prefabs 폴더로 AR Default Face  오브젝트를 드래그하여 프리팹으로 만듭니다.

④ Hierarchy 창에서  AR Default Face   오브젝틀르 삭제합니다.

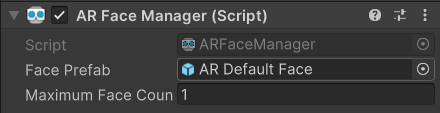

⑤ Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에서  AR Face Manager 의 Face Prefab에 AR Default Face  프리팹을 설정합나다.



2. UI 만들기

2.1  기본 프레임 UI 만들기

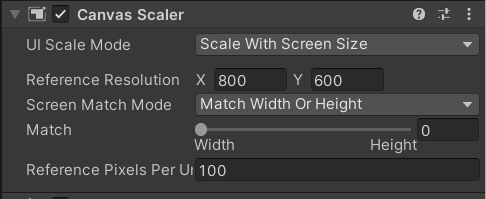

①  메인 메뉴에서  GameObject | UI | Canvas를 선택하여 Canvas를 추가하고 이름을 UI Canvas로 변경하고 Inspector 창에 Canvas Scaler의 UI Scale Mode를 Scale With Screen Size로 설정합니다.

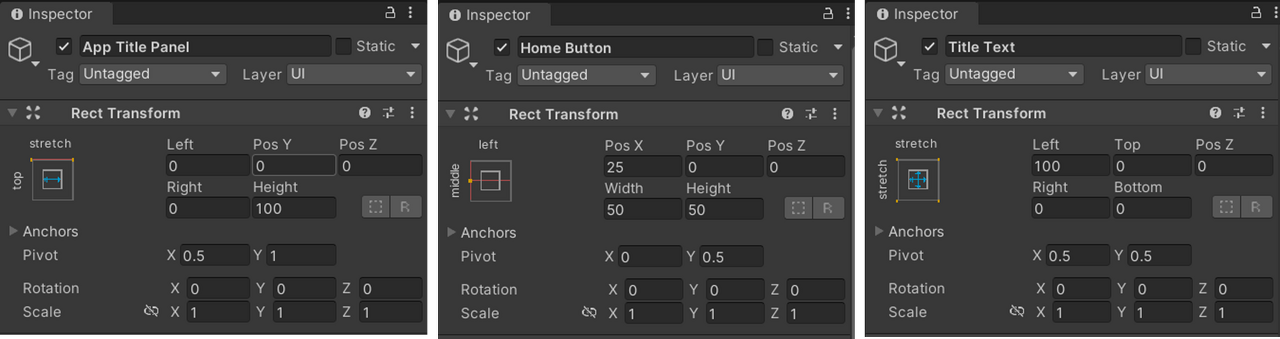

② 메인 메뉴에서  GameObject | UI | Panel 를 선택하여 UI Canvas  하위에 Panel를 추가하고 이름을 App Title Panel로 변경합니다.

메인 메뉴에서   GameObject | UI | Button를 선택하여  App Title Panel 하위에 Button을 추가하고  이름을 Home Button로 변경합니다.

- Image 컴포넌트의 Source Image  : home.png을 sprite로 변경하여 설정


0.01MB

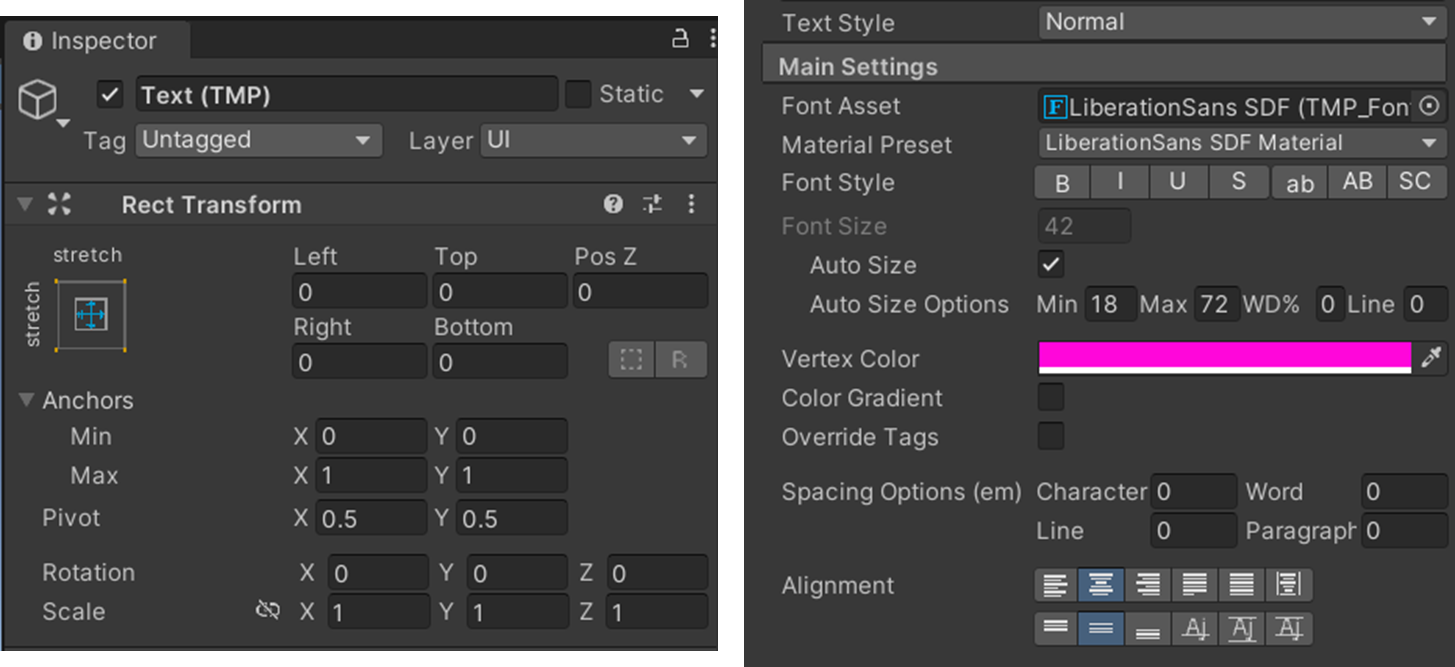

메인 메뉴에서  GameObject | UI | Text를 선택하여   App Title Panel 하위에 Text를 추가하고 이름을 Title Text로 변경합니다.

    - Text Input : Face Maker

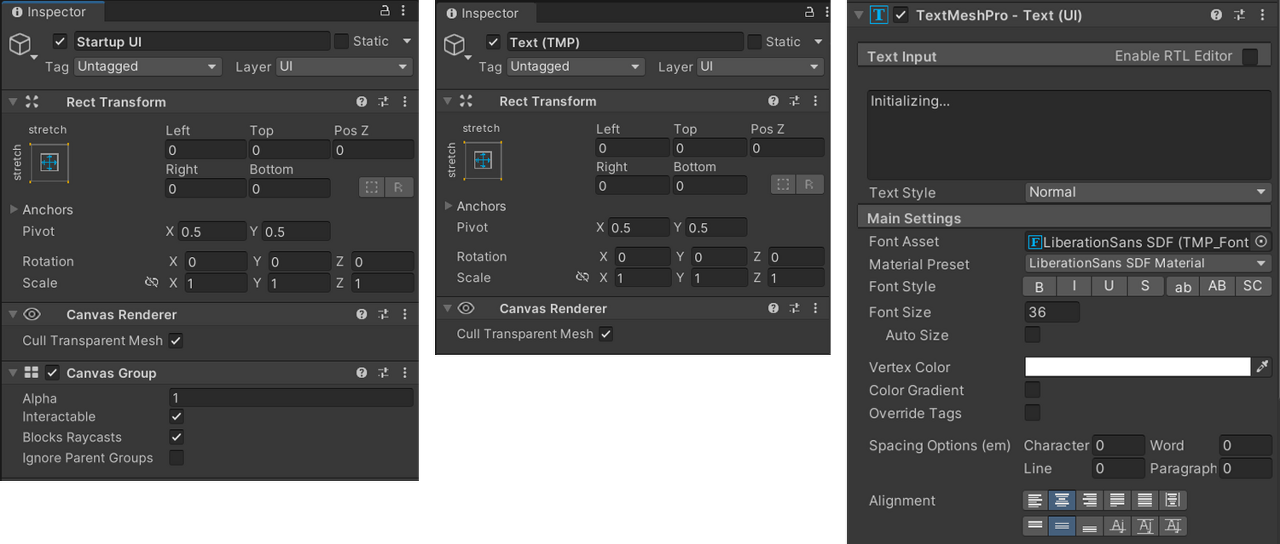

③   메인 메뉴에서  GameObject | Create Empty를 선택하여 UI Canvas   하위에 GameObject를 추가하고 이름을 Startup UI로 변경하고  Inspector 창에 Add Component 버튼을 클릭하여 Canvas Renderer와 Canvas Group 컴포넌트를 추가합니다. 메인 메뉴에서  GameObject | UI | Text를 선택하여  Startup UI  하위에 Text를 추가합니다.

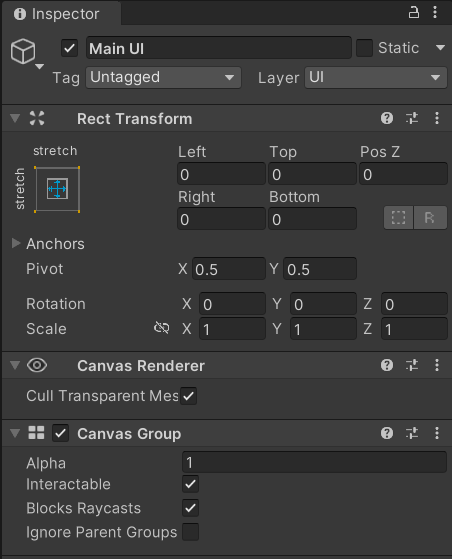

④  메인 메뉴에서  GameObject | Create Empty를 선택하여 UI Canvas   하위에 GameObject을 추가하고 이름을 Main UI로 변경하고  Inspector 창에 Add Component 버튼을 클릭하여 Canvas Renderer와 Canvas Group 컴포넌트를 추가합니다.

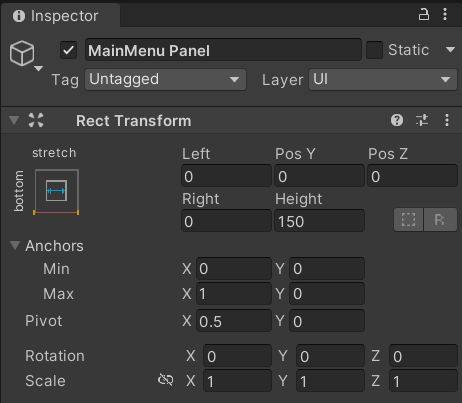

- Main UI 하위에  메인 메뉴에서  GameObject | UI | Panel을 선택하여  Panel 을 추가한후 이름을 MainMenu Panel로 변경합니다.

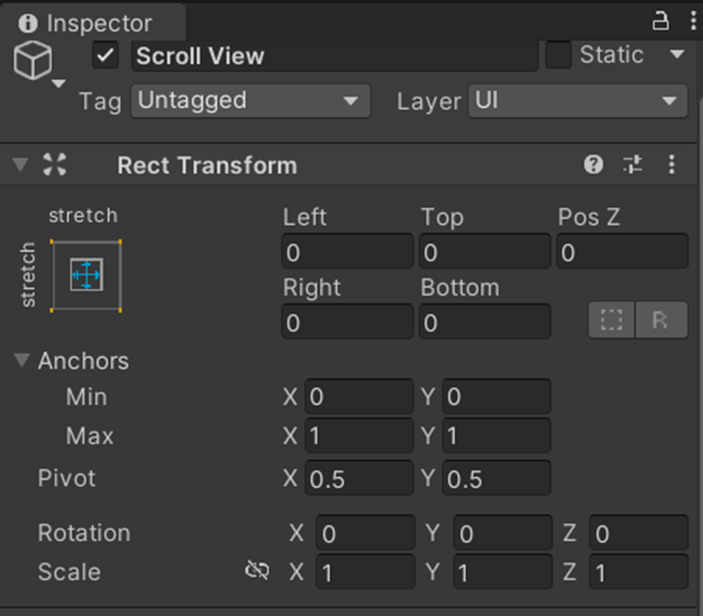

- Info Panel 하위에 메인 메뉴에서  GameObject | UI |  Scroll View 을 선택하여 Scroll View를 추가한 후  Scroll View를 선택하고 Inspector 창에  Image 컴포넌트를 삭제합니다.

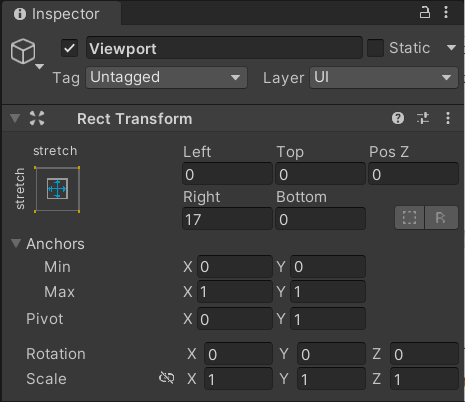

- Scroll View 하위에 Viewport를 선택하고 Inspector 창에  Image 컴포넌트를 삭제합니다.

- Scroll View하위에 Scrollbar Horizontal와 Scrollbar Vertical 오브젝트를 삭제합니다.

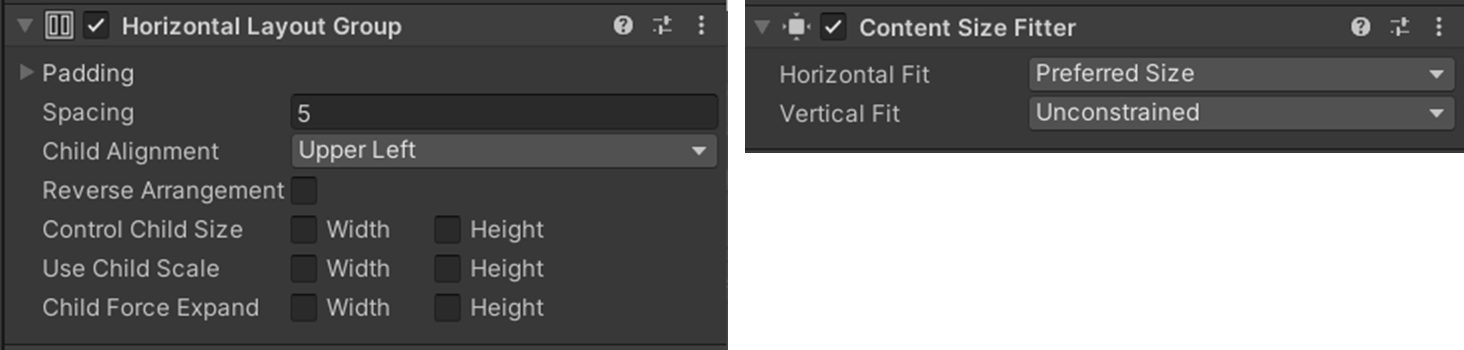

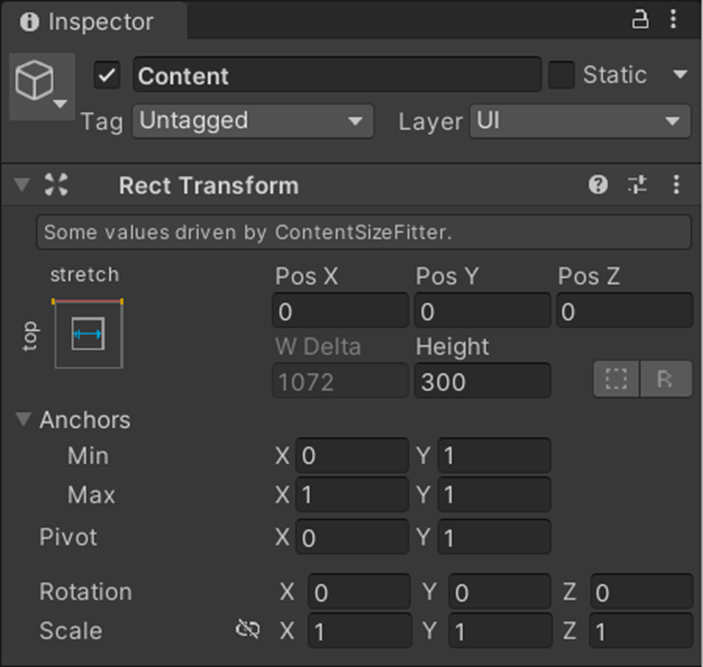

⑤ Scroll View=> Viewport 하위에 Content를 선택하고 Inspector 창에  Horizontal Layout Group와 Content Size Filter 컴포넌트를 추가합니다.

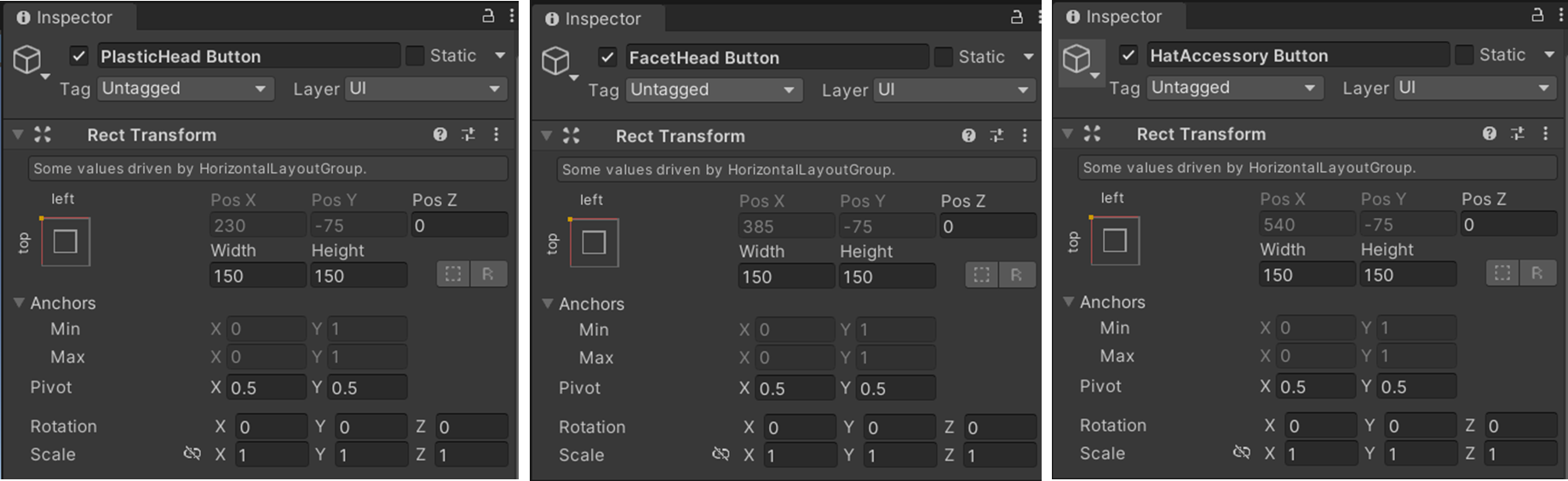

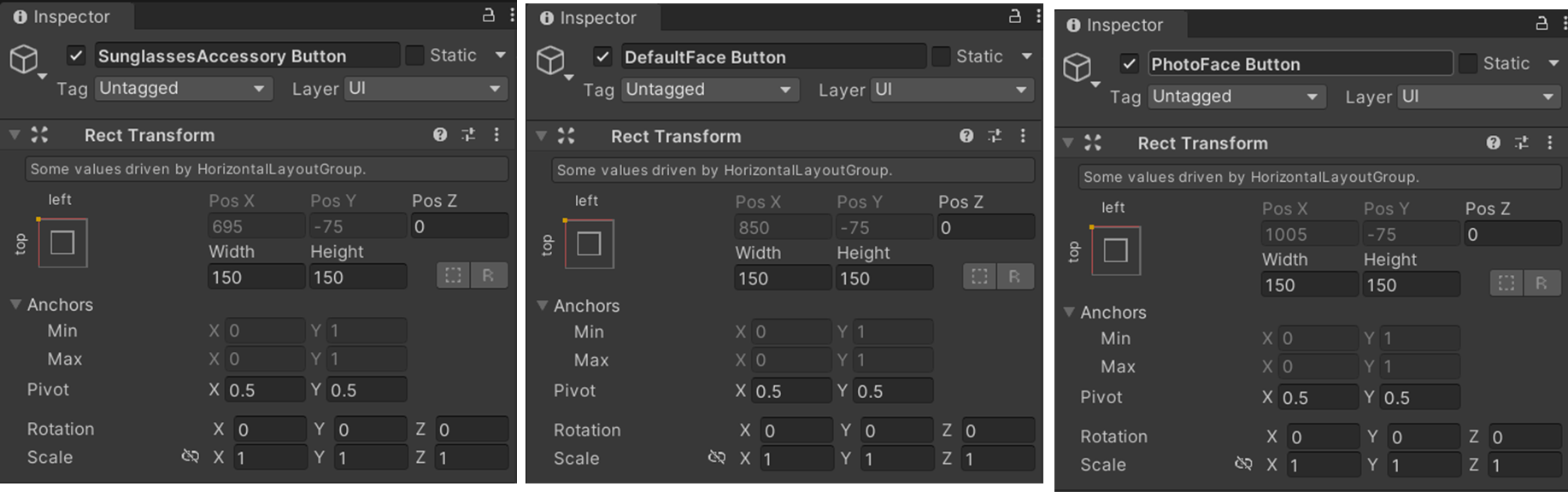

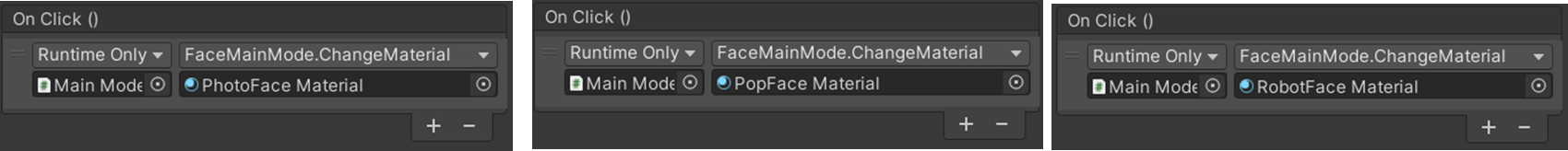

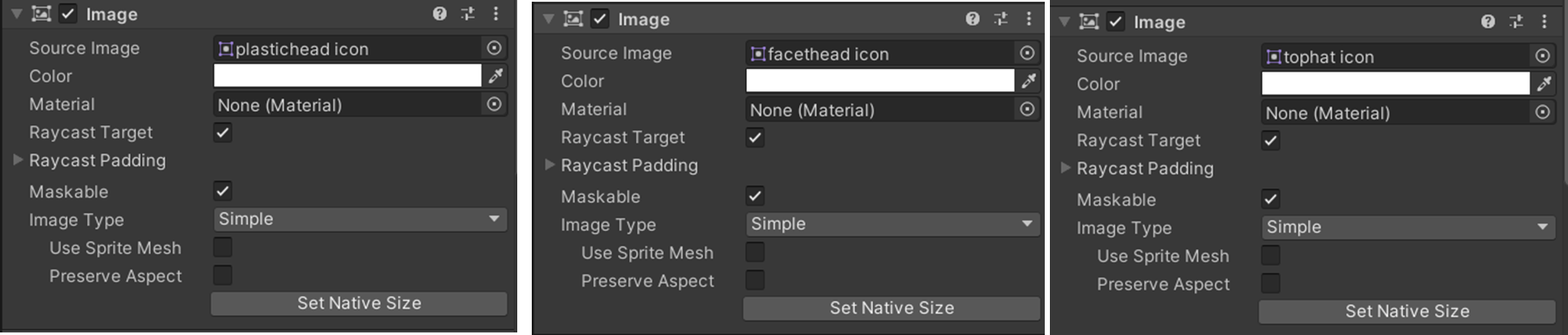

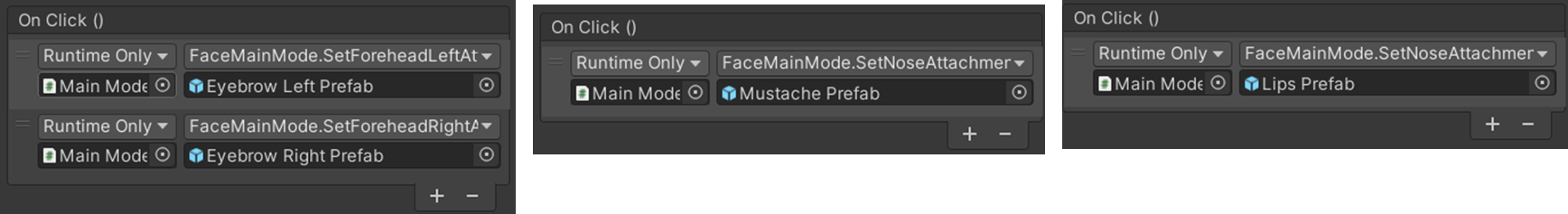

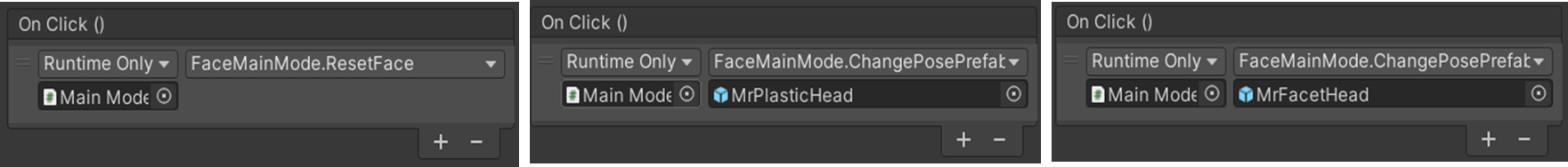

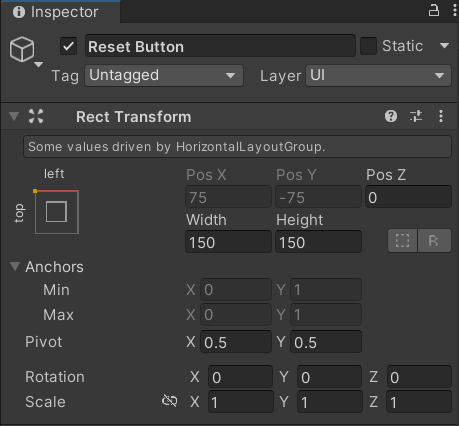

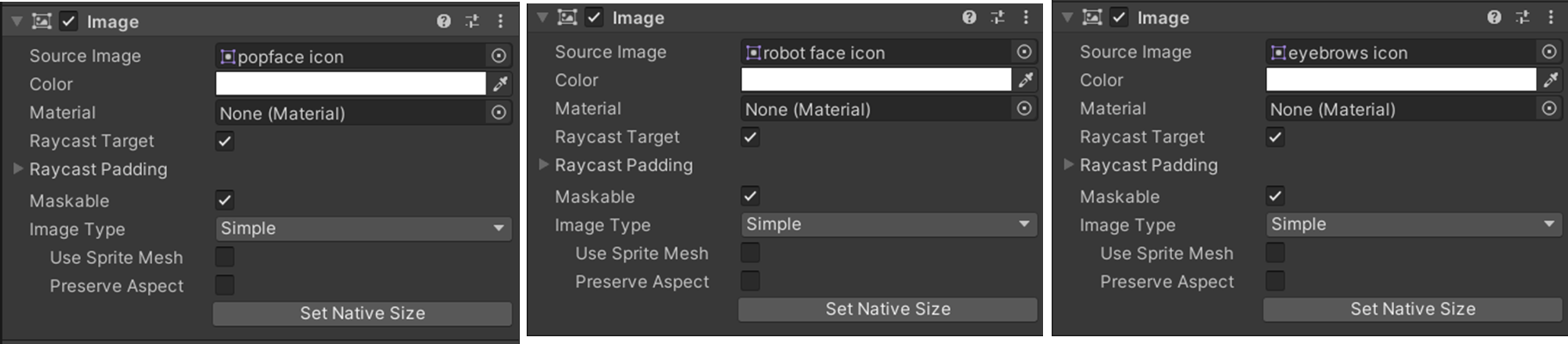

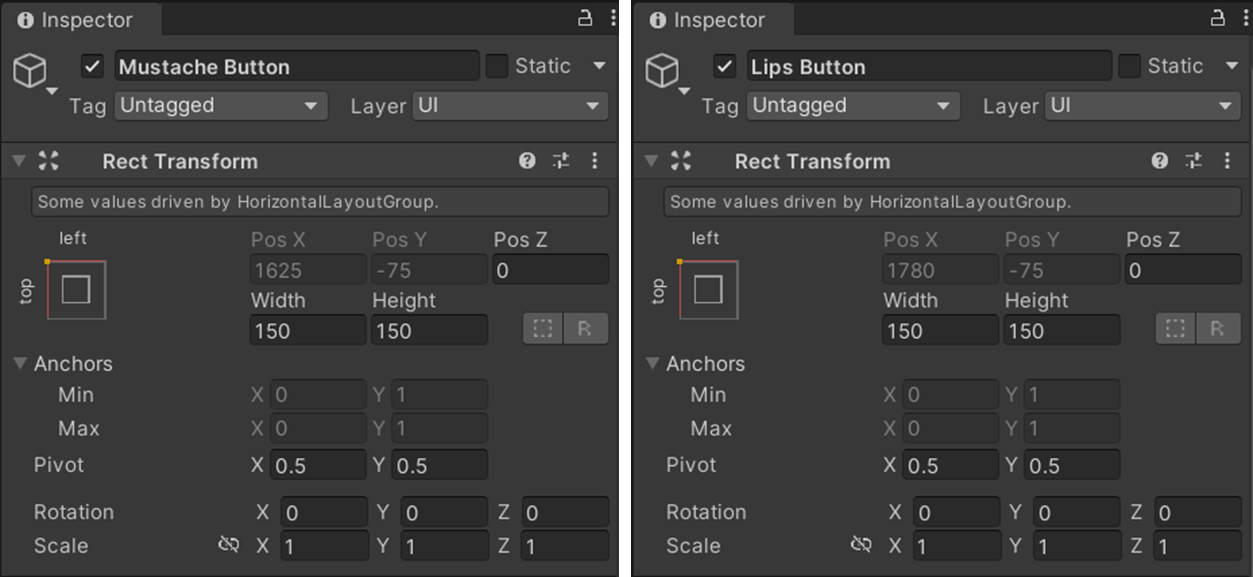

⑥ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 Reset Button으로 변경하고 Inspector창에서 Image 컴포넌트를 삭제하고 Reset Button하위의 Text에 Reset을 입력합니다.



Icons.zip

0.45MB

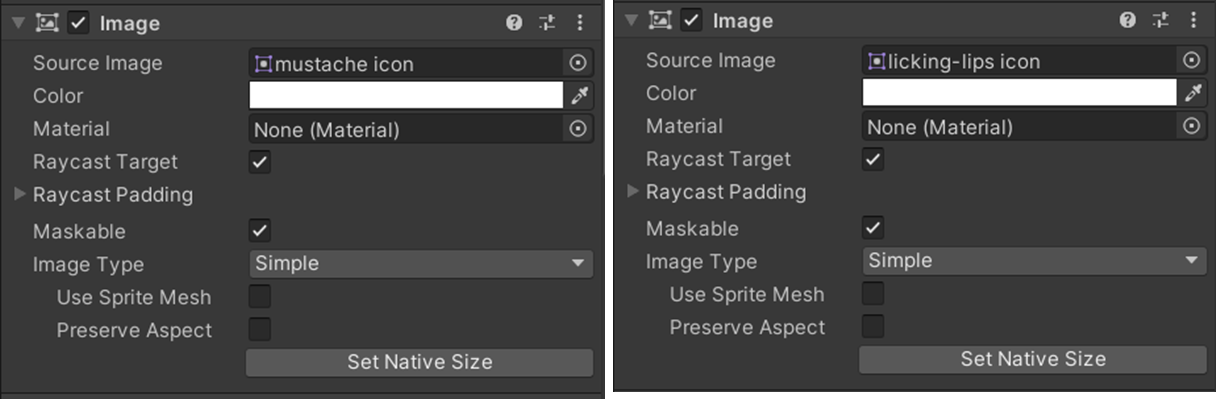

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 PlasticHead Button으로 변경하고 PlasticHead Button 하위의 Text를 삭제합니다。  Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 FacetHead Button으로 변경하고 FacetHead Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 HatAccessory Button으로 변경하고 HatAccessory Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 SunglassesAccessory Button으로 변경하고 SunglassesAccessory Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 DefaultFace Button으로 변경하고 DefaultFace Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 PhotoFace Button으로 변경하고 PhotoFace Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 PopFace Button으로 변경하고 PopFace Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 RobotFace Button으로 변경하고 RobotFace Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 Eyebrows Buttonn으로 변경하고 Eyebrows Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.



－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 Mustache Button으로 변경하고 Mustache Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.

－ Scroll View=> Viewport=>  Content 하위에 GameObject | UI | Button를 선택하여 Button를 추가한후 이름을 Lips Button으로 변경하고 Lips Button 하위의 Text를 삭제합니다。 Inspector 창에 Image 컴포넌트에 Source Image를 설정합니다.



⑤ Hierarchy 창에서 UI Canvas를 선택하고 인스펙터 창에서 Add Component 버튼을 클릭하여 UIController.cs 스크립트를 추가합니다.

UIController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class UIController : MonoBehaviour
{

    private Dictionary<string, CanvasGroup> uiPanels = new Dictionary<string, CanvasGroup>();
    CanvasGroup currentPanel;
    private static UIController Instance = null;

    public CanvasGroup[] canvasGroups;
    void Awake()
    {


        uiPanels.Add("Startup", canvasGroups[0]);
        uiPanels.Add("Main", canvasGroups[1]);


        if (Instance == null)
        {
            Instance = this;
        }
        ResetAllUI();
    }

    public static void ShowUI(string name)
    {
        Instance._ShowUI(name);
    }

    void _ShowUI(string name)
    {
        CanvasGroup panel;
        if (uiPanels.TryGetValue(name, out panel))
        {
            ChangeUI(uiPanels[name]);
        }
        else
        {
            Debug.LogError("Undefined ui panel " + name);
        }
    }

    void ResetAllUI()
    {
        foreach (CanvasGroup panel in uiPanels.Values)
        {
            panel.gameObject.SetActive(false);
        }
    }

    void ChangeUI(CanvasGroup panel)
    {
        if (panel == currentPanel)
            return;
        if (currentPanel)
            currentPanel.gameObject.SetActive(false);
        currentPanel = panel;
        if (panel)
            panel.gameObject.SetActive(true);
    }

}

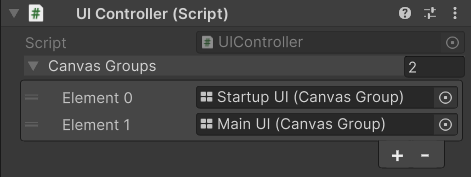

 - Hierarchy 창에서 UI Canvas를 선택하고 Inspector 창에서 UIController.cs 스크립트의 UI Panels에서 +버튼을 눌러서 Hierarchy 창의 UI Canvas  하위에 Startup UI와 Main UI를  설정합니다.



3. AR 오브젝트와 상호작용하기

① Hierarchy 창에서 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을Interaction Controller로 설정합니다. Transform은 초기화합니다.

②  Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Startup Mode로 설정합니다. Transform은 초기화합니다.  Inspector 창에 Add Component 버튼을 클릭하여 StartupMode.cs 컴포넌트를 추가합니다.

StartupMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;

public class StartupMode : MonoBehaviour
{

    void OnEnable()
    {
        UIController.ShowUI("Startup");
    }

    void Update()
    {
        if (ARSession.state == ARSessionState.Unsupported)
        {

            InteractionController.EnableMode("Startup");
        }
        else if (ARSession.state >= ARSessionState.Ready)
        {
                InteractionController.EnableMode("Main");

        }
    }
}

③  Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Main Mode로 설정합니다. Transform은 초기화합니다.  Inspector 창에 Add Component 버튼을 클릭하여 MainMode.cs 컴포넌트를 추가합니다

MainMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;
#if UNITY_ANDROID
using UnityEngine.XR.ARCore;
#endif
public class FaceMainMode : MonoBehaviour
{
    [SerializeField] ARFaceManager faceManager;

    void OnEnable()
    {
        UIController.ShowUI("Main");
    }

    public void ChangePosePrefab(GameObject prefab)
    {
        foreach (ARFace face in faceManager.trackables)
        {
            ChangeableFace changeable = face.GetComponent<ChangeableFace>();
            if (changeable != null)
            {
                changeable.SetPosePrefab(prefab);
            }
        }
    }

    public void AddAccessory(GameObject prefab)
    {
        foreach (ARFace face in faceManager.trackables)
        {
            ChangeableFace changeable = face.GetComponent<ChangeableFace>();
            if (changeable != null)
            {
                changeable.AddAccessory(prefab);
            }
        }
    }

    public void ChangeMaterial(Material mat)
    {
        foreach (ARFace face in faceManager.trackables)
        {
            ChangeableFace changeable = face.GetComponent<ChangeableFace>();
            if (changeable != null)
            {
                changeable.SetMeshMaterial(mat);
            }
        }
    }

    public void ResetFace()
    {
        foreach (ARFace face in faceManager.trackables)
        {
            ChangeableFace changeable = face.GetComponent<ChangeableFace>();
            FaceRegionAttachments regionAttachments = face.GetComponent<FaceRegionAttachments>();
            if (changeable != null)
            {
                changeable.SetPosePrefab(null);
                changeable.ResetAccessories();
                changeable.SetMeshMaterial(null);
                regionAttachments.Reset();
            }
        }
    }


    public void SetNoseAttachment(GameObject prefab)
    {
        SetRegionAttachment(ARCoreFaceRegion.NoseTip, prefab);
    }

    public void SetForeheadLeftAttachment(GameObject prefab)
    {
        SetRegionAttachment(ARCoreFaceRegion.ForeheadLeft, prefab);
    }

    public void SetForeheadRightAttachment(GameObject prefab)
    {
        SetRegionAttachment(ARCoreFaceRegion.ForeheadRight, prefab);
    }

    private void SetRegionAttachment(ARCoreFaceRegion region, GameObject prefab)
    {
        foreach (ARFace face in faceManager.trackables)
        {
            FaceRegionAttachments regionAttachments = face.GetComponent<FaceRegionAttachments>();
            if (regionAttachments != null)
            {
                regionAttachments.SetRegionAttachment(region, prefab);
            }
        }
    }
}



 Hierarchy 창에서 Interaction Controller  오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 InteractionController.cs 컴포넌트를 추가합니다.

InteractionController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class InteractionController : MonoBehaviour
{


    private Dictionary<string, GameObject> interactionModes = new Dictionary<string, GameObject>();
    [SerializeField] private GameObject[] gameObjects;
    GameObject currentMode;
    private static InteractionController Instance = null;

    void Awake()
    {


        interactionModes.Add("Startup", gameObjects[0]);
        interactionModes.Add("Main", gameObjects[1]);

        if (null == Instance)
        {
            Instance = this;
        }

        ResetAllModes();
    }

    void Start()
    {
        _EnableMode("Startup");
    }

    public static void EnableMode(string name)
    {

        Instance._EnableMode(name);
    }

    void _EnableMode(string name)
    {
        GameObject modeObject;
        if (interactionModes.TryGetValue(name, out modeObject))
        {
            StartCoroutine(ChangeMode(modeObject));
        }
        else
        {
            Debug.LogError("undefined mode named " + name);
        }
    }

    void ResetAllModes()
    {
        foreach (GameObject mode in interactionModes.Values)
        {
            mode.SetActive(false);
        }
    }

    IEnumerator ChangeMode(GameObject mode)
    {
        if (mode == currentMode)
            yield break;

        if (currentMode)
        {
            currentMode.SetActive(false);
            yield return null;
        }

        currentMode = mode;
        mode.SetActive(true);
    }

}

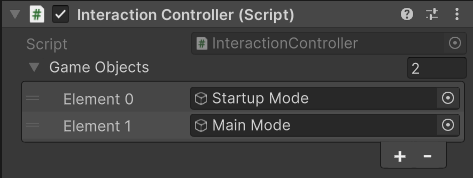

 Hierarchy 창에서 Interaction Controller  오브젝트를 선택하고 Inspector 창에서 Game Objects 항목에 +버튼을 클릭하여 항목을 추가합니다.

ARCoreOnly.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class ARCoreOnly : MonoBehaviour
{
    private void Awake()
    {
#if !UNITY_ANDROID
        gameObject.SetActive(false);
#endif
#if UNITY_EDITOR
        Button button = GetComponent<Button>();
        button.interactable = false;
#endif
    }
}

4. UI의 Button에 Onclick() 이벤트 설정하기

Stickers.zip

1.42MB

②   Hierarchy 창에서 Main UI=>...=> Reset Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=> FacetHead Button 를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

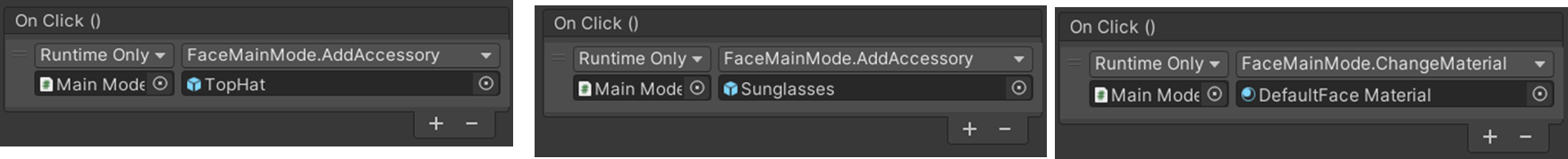

 - Hierarchy 창에서 Main UI=>...=> HatAccessory Button 를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.



 －Hierarchy 창에서 Main UI=>...=> HatAccessory Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=> SunglassesAccessory Button 를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=> DefaultFace Button 를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 Hierarchy 창에서 Main UI=>...=> PhotoFace Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=>PopFace Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=> RobotFace Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 Hierarchy 창에서 Main UI=>...=> Eyebrows Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=>Mustache Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>...=> Lips Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.
