08. 다중 오브젝트 배치하기(Multiple Object Placement)

AR 개발을 위한 프로젝트를 준비하기 위해 Window | Package Manangement 메뉴를 선택하여  Package Manangement 창을 열고 AR 장치 플러그인을 설치합니다.

1장의  ARCore 개발을 위한 환경 구축하기 참고하세요

•  AR 장치용 XR plugins 설치하기
• ARCore XR Plugin 설치하기
• AR Foundation 패키지 설치하기
• Input System 설치하기
• Androd 플랫폼의 ARcore 설정하기
• Player 설정하기



1. 기본 AR 장면 만들기

① File | Save As 메뉴를 선택하여  Assets/Scenes/ 폴더에 이름을 ARPart08으로  저장합니다.

② Hierarchy 창에서 Main Camera를 삭제합니다.

③ GameObject |  XR | AR Session 메뉴를 선택하여 Hierarchy 창에 AR Session을 추가합니다.

④ GameObject |  XR | XR Origin  메뉴를 선택하여 Hierarchy 창에 XR Origin 을 추가합니다.



1.1 AR Default Point Cloud 프리팹 설정하기

① Hierarchy 창에서 AR Session Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR Point Cloud Manager 컴포넌트를 추가합니다.

② Hierarchy 창에서 GameObject | XR | AR Default Point Cloud을 선택하여 오브젝트를 추가합니다.

③ Hierarchy 창에서 Project 창의 Prefabs 폴더로 AR Default Point Cloud 오브젝트를 드래그하여 프리팹으로 만듭니다.

④ Hierarchy 창에서  AR Default Point Cloud  오브젝틀르 삭제합니다.

⑤  Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에서 AR Point Cloud Manager의 Point Cloud Prefab에 AR Default Point Cloud 프리팹을 설정합나다.



1.2  AR Default Plane 프리팹 설정하기

① Hierarchy 창에서 AR Session Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR  Plane Manager 컴포넌트를 추가합니다.

② Hierarchy 창에서 GameObject | XR | AR Default Plane을 선택하여 오브젝트를 추가합니다.

③ Hierarchy 창에서 Project 창의 Prefabs 폴더로 AR Default Plan 오브젝트를 드래그하여 프리팹으로 만듭니다.

④ Hierarchy 창에서  AR Default Plane  오브젝틀르 삭제합니다.

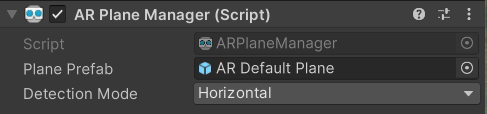

⑤  Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에서 AR  Plane Manager 의 Plane Prefab에 AR Default Plane 프리팹을 설정합나다.

    - Detection Mode : Horizontal

1.3  AR 오브젝트 추적하기

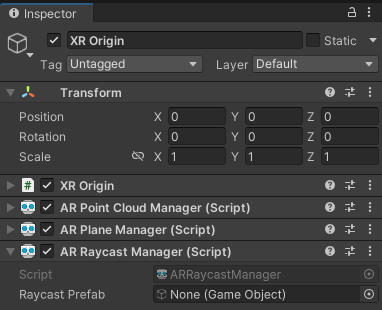

① Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR Raycast Manager 컴포넌트를 추가합니다.

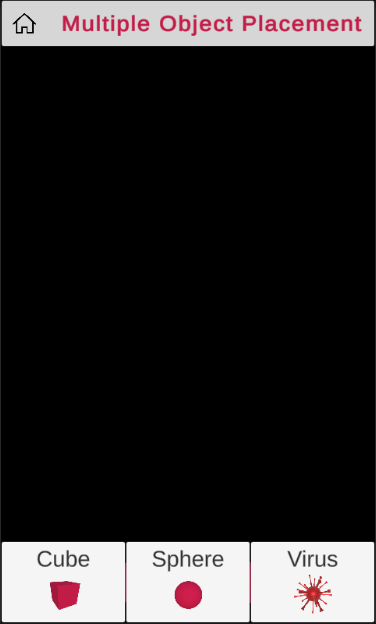

2. UI 만들기

image.unitypackage

0.20MB

uploads_files_745381_Microbe.FBX

0.07MB

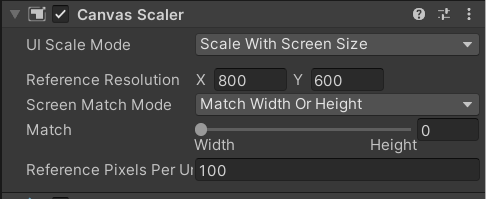

①  메인 메뉴에서  GameObject | UI | Canvas를 선택하여 Canvas를 추가하고 이름을 UI Canvas로 변경하고 Inspector 창에 Canvas Scaler의 UI Scale Mode를 Scale With Screen Size로 설정합니다.

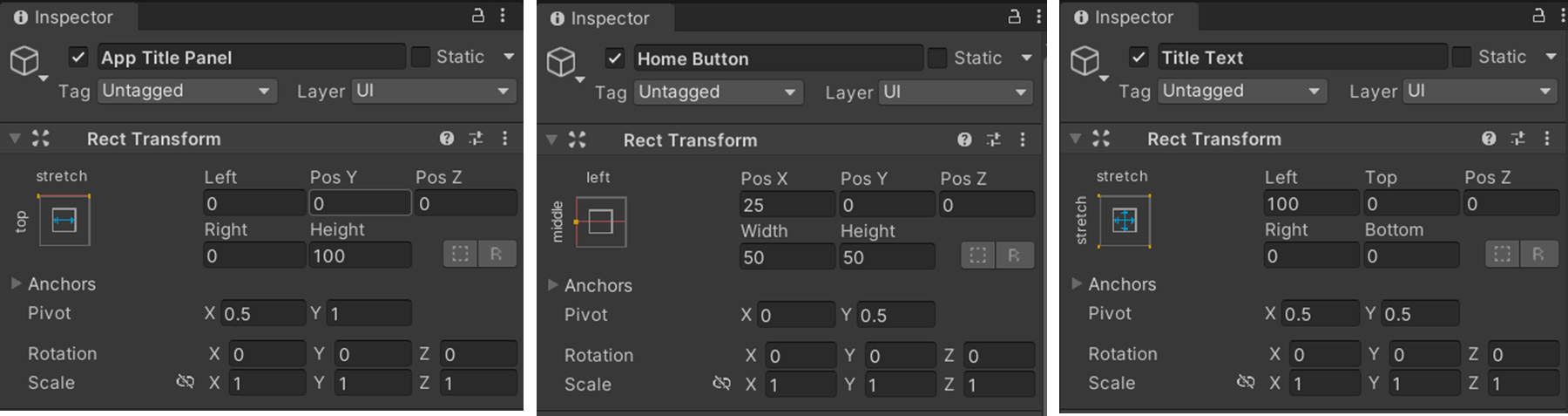

② 메인 메뉴에서  GameObject | UI | Panel 를 선택하여 UI Canvas  하위에 Panel를 추가하고 이름을 App Title Panel로 변경합니다.

메인 메뉴에서   GameObject | UI | Button를 선택하여  App Title Panel 하위에 Button을 추가하고  이름을 Home Button로 변경합니다.

 - Image 컴포넌트의 Source Image  : home.png을 sprite로 변경하여 설정


0.01MB



메인 메뉴에서  GameObject | UI | Text를 선택하여   App Title Panel 하위에 Text를 추가하고 이름을 Title Text로 변경합니다.

    - Text Input : Multiple Object Placement

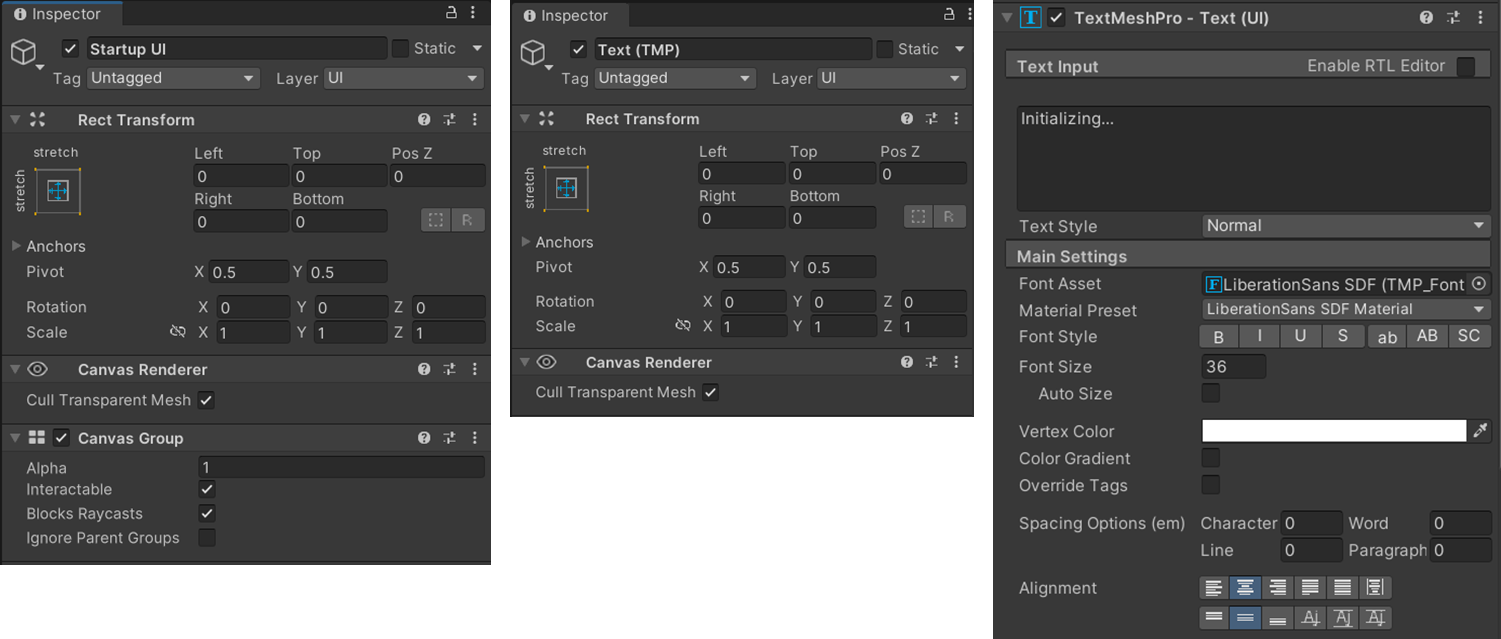

③    메인 메뉴에서  GameObject | UI | Create Empty를  선택하여 UI Canvas   하위에 GameObject를 추가하고  이름을 Startup UI로 변경하고  Add Component 버튼을 클릭하여 Canvas Group 컴포넌트를 추가합니다.

메인 메뉴에서  GameObject | UI | Text를 선택하여 Startup UI  하위에  Text를 추가합니다.

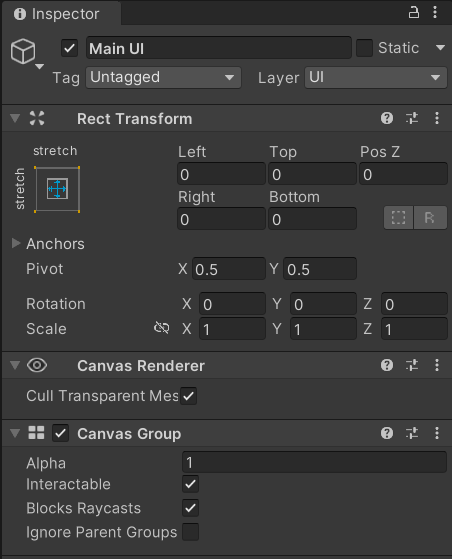

④  메인 메뉴에서  GameObject | Create Empty를   선택하여 UI Canvas   하위에 GameObject 를  추가하고 이름을 Main UI로 변경하고  Add Component 버튼을 클릭하여 Canvas Group 컴포넌트를 추가합니다.

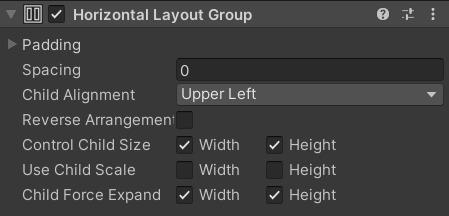

메인 메뉴에서 GameObject | UI | Image를 선택하여  Main UI 하위에 Image를  추가하고 이름을 Main Menu로 변경하고 Inspector 창에서 Add Component 버튼을 클릭하여 Horizontal Latout Group 컴포넌트를 추가합니다.

- Control Child Size : Width와 Height 체크

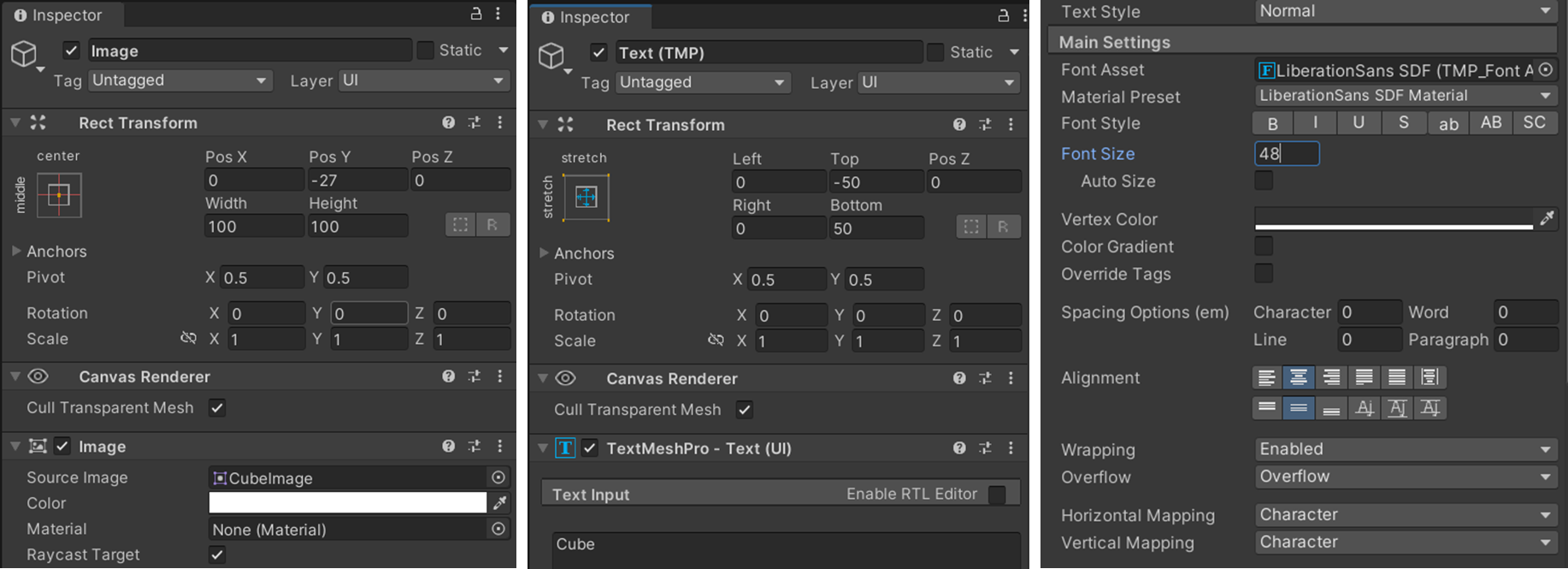

- 메인 메뉴에서  GameObject | UI | Button 을 선택하여 Main Menu 를 하위에 Button을 추가하고 이름을 Cube Button으로 변경합니다. 메인 메뉴에서  GameObject | UI | Image 을 선택하여 Cube Button 를 하위에 Image을 추가하고   Source Image 속성은 CubeImage를 설정하고, 하위에 Text의 Text속성은 Cube로 입력합니다.

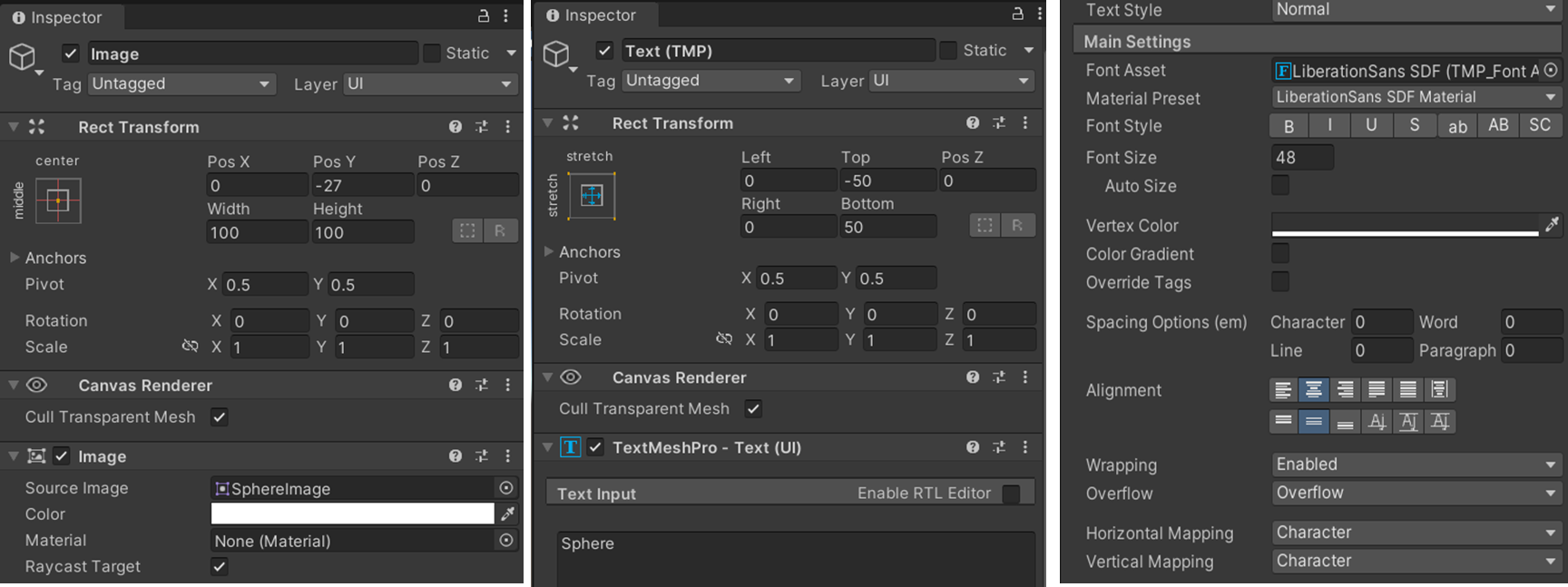

-  메인 메뉴에서  GameObject | UI | Button 을 선택하여 Main Menu 를 하위에 Button을 추가하고 이름을 Sphere Button으로 변경합니다. 메인 메뉴에서  GameObject | UI | Image 을 선택하여 Cube Button 를 하위에 Image을 추가하고 Source Image  속성은   Sphere Image를 설정하고, 하위에 Text의 Text속성은 Sphere로 입력합니다.

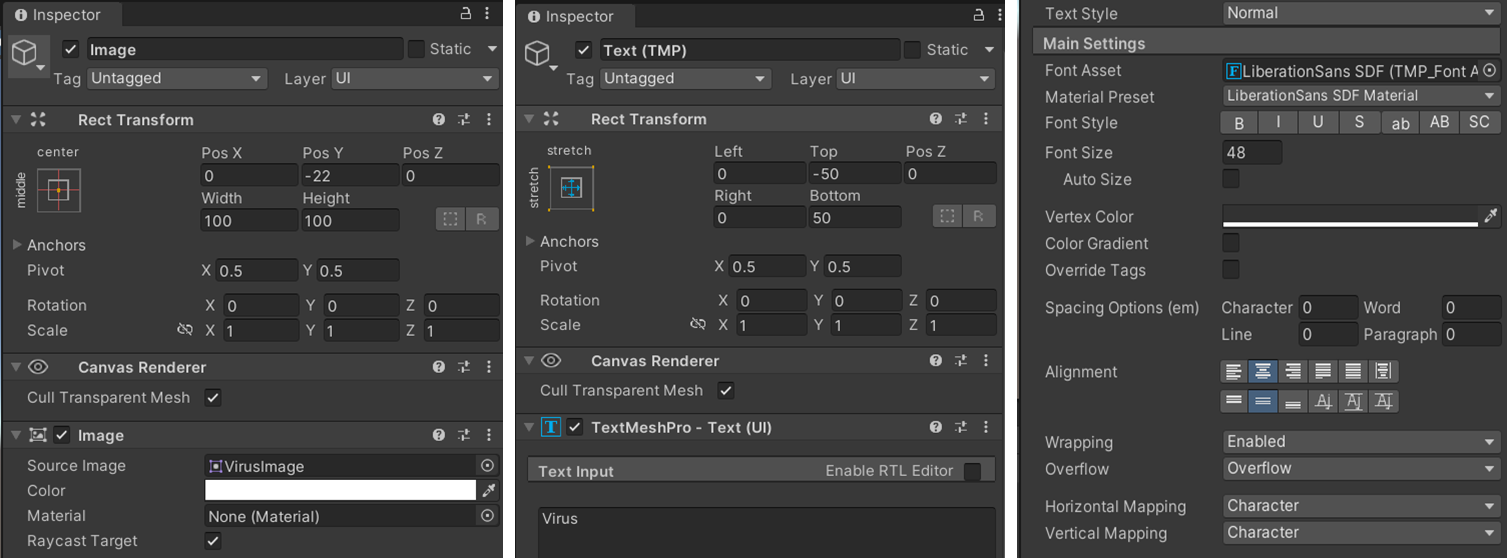

- 메인 메뉴에서  GameObject | UI | Button 을 선택하여 Main Menu 를 하위에 Button을 추가하고 이름을 Virus Button으로 변경합니다. 하위에 Image의 Source Image  속성은  Virus Image를 설정하고, 하위에 Text의 Text속성은 Virus로 입력합니다.



⑤ Hierarchy 창에서 UI Canvas를 선택하고 인스펙터 창에서 Add Component 버튼을 클릭하여 UIController.cs 스크립트를 추가합니다.

UIController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class UIController : MonoBehaviour
{
    public CanvasGroup[] canvasGroups;
    private Dictionary<string, CanvasGroup> uiPanels = new Dictionary<string, CanvasGroup>();
    private static UIController Instance = null;
    CanvasGroup currentPanel;

    void Awake()
    {
        uiPanels.Add("Startup", canvasGroups[0]);
        uiPanels.Add("Main", canvasGroups[1]);

        if (Instance ==null )
        {
            Instance = this;
        }
        ResetAllUI();
    }

    public static void ShowUI(string name)
    {
        Instance._ShowUI(name);
    }

    void _ShowUI(string name)
    {
        CanvasGroup panel;
        if (uiPanels.TryGetValue(name, out panel))
        {
            ChangeUI(uiPanels[name]);
        }
        else
        {
            Debug.LogError("Undefined ui panel " + name);
        }
    }

    void ResetAllUI()
    {
        foreach (CanvasGroup panel in uiPanels.Values)
        {
            panel.gameObject.SetActive(false);
        }
    }

    void ChangeUI(CanvasGroup panel)
    {
        if (panel == currentPanel)
            return;
        if (currentPanel)
            currentPanel.gameObject.SetActive(false);

        currentPanel = panel;

        if (panel)
        panel.gameObject.SetActive(true);
    }

}

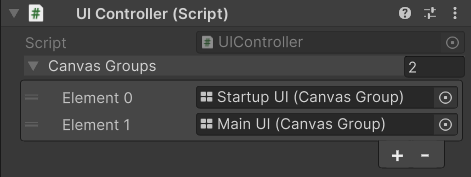

⑨ Hierarchy 창에서 UI Canvas를 선택하고 Inspector 창에서 UIController.cs 스크립트의 UI Panels에서 +버튼을 눌러서 Hierarchy 창의 UI Canvas  하위에 Startup UI와 Main UI를  설정합니다.





 3. AR 오브젝트와 상호작용하기

① Hierarchy 창에서 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을Interaction Controller로 설정합니다. Transform은 초기화합니다.

②  Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Startup Mode로 설정합니다. Transform은 초기화합니다.  Inspector 창에 Add Component 버튼을 클릭하여 StartupMode.cs 컴포넌트를 추가합니다.

StartupMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;

public class StartupMode : MonoBehaviour
{
    [SerializeField] string nextMode = "Main";

     void OnEnable()
    {
        UIController.ShowUI("Startup");
    }

    void Update()
    {
        if (ARSession.state == ARSessionState.Unsupported)
        {
            InteractionController.EnableMode("Startup");
        }
        else if (ARSession.state >= ARSessionState.Ready)
        {
            //Debug.Log("state " + ARSession.state);
            InteractionController.EnableMode(nextMode);
        }
    }
}

③  Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 Main Mode로 설정합니다. Transform은 초기화합니다.  Inspector 창에 Add Component 버튼을 클릭하여 MainMode.cs 컴포넌트를 추가합니다.

MainMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class MainMode : MonoBehaviour
{
    void OnEnable()
    {
        UIController.ShowUI("Main");
    }
}



④  Hierarchy 창에서 Interaction Controller  오브젝트 하위에 GameObject | Create Empty 메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 PlaceObject Mode로 설정합니다. Transform은 초기화합니다.

- Inspector 창에 Add Component 버튼을 클릭하여 PlaceObjectMode.cs 컴포넌트를 추가합니다.

PlaceObjectMode.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.InputSystem;
using UnityEngine.XR.ARFoundation;
using UnityEngine.XR.ARSubsystems;


public class PlaceObjectMode : MonoBehaviour
{
    [SerializeField] ARRaycastManager raycaster;

    GameObject placedPrefab;
    List<ARRaycastHit> hits = new List<ARRaycastHit>();

    void OnEnable()
    {
        UIController.ShowUI("PlaceObject");
    }


    public void SetPlacedPrefab(GameObject prefab)
    {
        placedPrefab = prefab;
    }

    public void OnPlaceObject(InputValue value)
    {
        Vector2 touchPosition = value.Get<Vector2>();
        //Debug.Log("OnPlaceObject " + touchPosition);
        PlaceObject(touchPosition);
    }

    void PlaceObject(Vector2 touchPosition)
    {
        if (raycaster.Raycast(touchPosition, hits, TrackableType.PlaneWithinPolygon))
        {
            Pose hitPose = hits[0].pose;
            Instantiate(placedPrefab, hitPose.position, hitPose.rotation);

            InteractionController.EnableMode("Main");
        }
    }

}

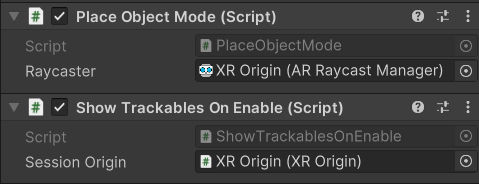

⑤ Hierarchy 창에서 Interaction Controller => PlaceObject Mode를 선택하고  Inspector 창에 Add Component 버튼을 클릭하여 ShowTrackablesOnEnable.cs 컴포넌트를 추가합니다.

ShowTrackablesOnEnable.cs

using System.Collections;
using System.Collections.Generic;
using Unity.XR.CoreUtils;
using UnityEngine;
using UnityEngine.XR.ARFoundation;

public class ShowTrackablesOnEnable : MonoBehaviour
{
    [SerializeField] XROrigin sessionOrigin;
    ARPlaneManager planeManager;
    ARPointCloudManager cloudManager;
    bool isStarted;

    void Awake()
    {
        planeManager = sessionOrigin.GetComponent<ARPlaneManager>();
        cloudManager = sessionOrigin.GetComponent<ARPointCloudManager>();
    }

     void Start()
    {
        isStarted = true;
    }

    void OnEnable()
    {
        ShowTrackables(true);
    }

    void OnDisable()
    {
        if (isStarted)
        {
            ShowTrackables(false);
        }
    }


    void ShowTrackables(bool show)
    {
        if (cloudManager)
        {
            cloudManager.SetTrackablesActive(show);
            cloudManager.enabled = show;
        }
        if (planeManager)
        {
            planeManager.SetTrackablesActive(show);
            planeManager.enabled = show;
        }
    }
}



⑥   Hierarchy 창에서 Interaction Controller  오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 InteractionController.cs 컴포넌트를 추가합니다.

InteractionController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class InteractionController : MonoBehaviour
{

    [SerializeField]   private GameObject[] gameObjects;
    private Dictionary<string, GameObject> interactionModes = new Dictionary<string, GameObject>();
    GameObject currentMode;
    private static InteractionController Instance = null;

    void Awake()
    {

        interactionModes.Add("Startup", gameObjects[0]);
        interactionModes.Add("Main", gameObjects[1]);
        interactionModes.Add("PlaceObject", gameObjects[2]);
        if (null == Instance)
        {
            Instance = this;
        }
            ResetAllModes();
    }

    void Start()
    {
        _EnableMode("Startup");
    }

    public static void EnableMode(string name)
    {
        Instance._EnableMode(name);
    }

    void _EnableMode(string name)
    {
        GameObject modeObject;
        if (interactionModes.TryGetValue(name, out modeObject))
        {
            StartCoroutine(ChangeMode(modeObject));
        }
        else
        {
            Debug.LogError("undefined mode named " + name);
        }
    }

    void ResetAllModes()
    {
        foreach (GameObject mode in interactionModes.Values)
        {
            mode.SetActive(false);
        }
    }

    IEnumerator ChangeMode(GameObject mode)
    {
        if (mode == currentMode)
            yield break;

        if (currentMode)
        {
            currentMode.SetActive(false);
            yield return null;
        }

        currentMode = mode;
        mode.SetActive(true);
    }

}

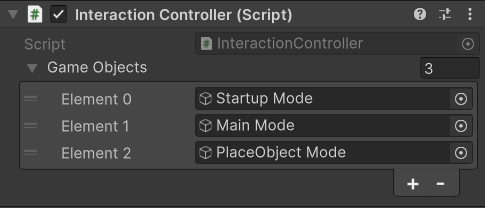

⑦  Hierarchy 창에서 Interaction Controller  오브젝트를 선택하고 Inspector 창에서 Game Objects 항목에 +버튼을 클릭하여 항목을 추가합니다.



4. UI의 Button에 Onclick() 이벤트 설정하기

① 메인 메뉴에서  GameObject | 3D Object | Cube를 선택하여 Cube 추가하고 이름을 AR Placed Cube로 변경하고 프리팹으로 만듭니다.

- 메인 메뉴에서  GameObject | 3D Object | Sphere를 선택하여 Sphere 추가하고 이름을 AR Placed Sphere 로 변경하고 프리팹으로 만듭니다.

- Hierarchy 창에 Vvirus.fbx 모델링을 추가하고 이름을 Virus  로 변경하고 프리팹으로 만듭니다.

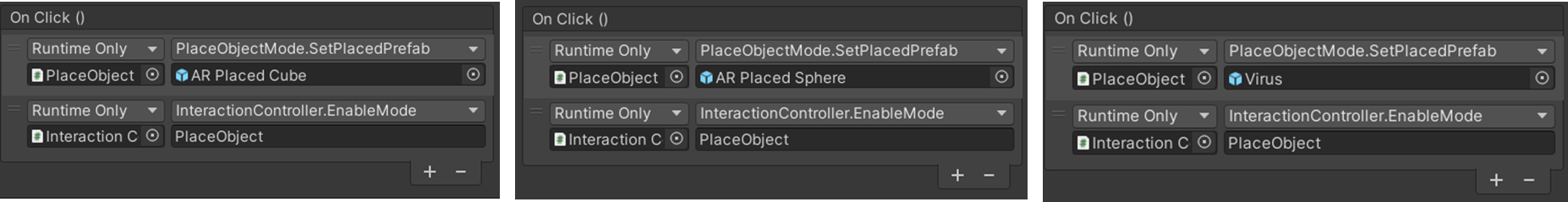

②   Hierarchy 창에서 Main UI=>Main Menu=> Cube Button를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>Main Menu=> Sphere Button 를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

 - Hierarchy 창에서 Main UI=>Main Menu=> Virus Button  를 선택하고 Inspector 창에서 On Click() 이벤트에 다음과 같이 설정합니다.

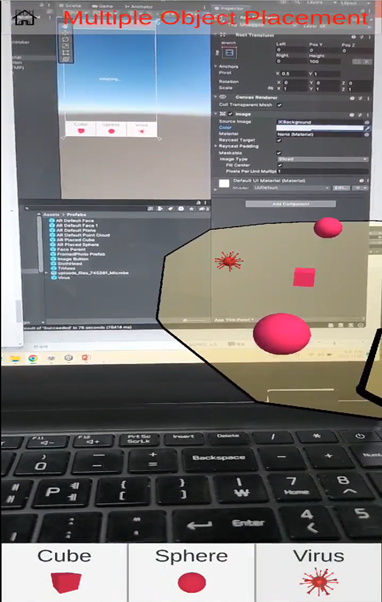

실행하기







[입력이 안되는 경우]

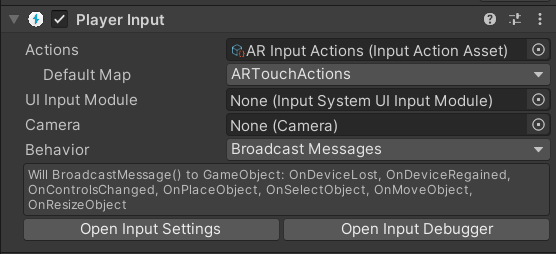

* Hierarchy 창에서 Interaction Controller  오브젝트를 선택하고  Inspector 창에 Add Component 버튼을 클릭하여 Player Input 컴포넌트를 추가하고 Behavior 속성값에 Broadcast Messages로 설정합니다.
