04. 오브젝트 확대/축소하기(Object Pinch to Scale/Drag)

AR 개발을 위한 프로젝트를 준비하기 위해 Window | Package Manangement 메뉴를 선택하여  Package Manangement 창을 열고 AR 장치 플러그인을 설치합니다.

1장의  ARCore 개발을 위한 환경 구축하기 참고하세요

•  AR 장치용 XR plugins 설치하기
• ARCore XR Plugin 설치하기
• AR Foundation 패키지 설치하기
• Input System 설치하기
• Androd 플랫폼의 ARcore 설정하기
• Player 설정하기



1. 기본 AR 장면 만들기

① File | Save As 메뉴를 선택하여  Assets/Scenes/ 폴더에 이름을 BasicARScene으로  저장합니다.

② Hierarchy 창에서 Main Camera를 삭제합니다.

③ GameObject |  XR | AR Session 메뉴를 선택하여 Hierarchy 창에 AR Session을 추가합니다.

④ GameObject |  XR | XR Origin  메뉴를 선택하여 Hierarchy 창에 XR Origin 을 추가합니다.



1.1 AR Default Point Cloud 프리팹 설정하기

① Hierarchy 창에서 XR Origin오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR Point Cloud Manager 컴포넌트를 추가합니다.

② Hierarchy 창에서 GameObject | XR | AR Default Point Cloud을 선택하여 오브젝트를 추가합니다.

③ Hierarchy 창에서 Project 창의 Prefabs 폴더로 AR Default Point Cloud 오브젝트를 드래그하여 프리팹으로 만듭니다.

④ Hierarchy 창에서  AR Default Point Cloud  오브젝틀르 삭제합니다.

⑤  Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에서 AR Point Cloud Manager의 Point Cloud Prefab에 AR Default Point Cloud 프리팹을 설정합나다.





1.2  AR Default Plane 프리팹 설정하기

① Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR  Plane Manager 컴포넌트를 추가합니다.

② Hierarchy 창에서 GameObject | XR | AR Default Plane을 선택하여 오브젝트를 추가합니다.

③ Hierarchy 창에서 Project 창의 Prefabs 폴더로 AR Default Plan 오브젝트를 드래그하여 프리팹으로 만듭니다.

④ Hierarchy 창에서  AR Default Plane  오브젝틀르 삭제합니다.

⑤  Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에서 AR  Plane Manager 의 Plane Prefab에 AR Default Plane 프리팹을 설정합나다.





2.  AR 장면에 오브젝트 출력하기

 2.1 오브젝트 만들기

① Hierarchy 창에서 GameObject | Create Empty메뉴를 선택하여 빈 오브젝트를 생성하고 이름을 AR Placed Cube로 설정합니다. Transform은 초기화합니다.

② Hierarchy 창에서  AR Placed Cube를 선택하고 하위에 3D Object|Cube를 추가합니다.

   -  Cube의Transform : Position(0, 0.025,0), Scale(0.05, 0.05,0.05)

③ Create | Material 메뉴를 선택하여 재질을 만들고, 이름을 PlacedCubeMaterial로 지정하고 이를 AR Placed Cube 하위의 Cube 오브젝트로 드래그하여 설정합니다.

④  Hierarchy 창에서 Project 창의 Prefabs 폴더로  AR Placed Cube 오브젝트를 드래그하여 프리팹으로 만듭니다.

⑤  Hierarchy 창에서  AR Placed Cube 오브젝틀르 삭제합니다.



2.2  오브젝트 출력하기

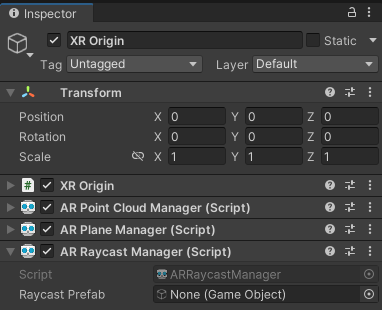

① Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 AR Raycast Manager 컴포넌트를 추가합니다.

② Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 Add Component 버튼을 클릭하여 새로운 PlaceOnPlane.cs 스크립트를 추가하고  다음코드를 작성합니다.

PlaceOnPlane.cs

using System.Collections.Generic;
using UnityEngine;
using UnityEngine.XR.ARFoundation;
using UnityEngine.XR.ARSubsystems;

 public class PlaceOnPlane : MonoBehaviour
{
    public  GameObject m_PlacedPrefab;
    static List<ARRaycastHit> s_Hits = new List<ARRaycastHit>();
    ARRaycastManager m_RaycastManager;
    GameObject spawnedObject;

    bool object_spawned;
    Vector2 first_tourch;
    Vector2 second_tourch;
    float distance_current;
    float distance_previous;
    bool first_pinch = true;

   void Awake()
    {
        m_RaycastManager = GetComponent<ARRaycastManager>();
        object_spawned = false;
    }

    void Update()
    {
        if (Input.touchCount > 0 && !object_spawned)
        {

            if (m_RaycastManager.Raycast(Input.GetTouch(0).position, s_Hits, TrackableType.PlaneWithinPolygon))
            {
                var hitPose = s_Hits[0].pose;


                    spawnedObject = Instantiate(m_PlacedPrefab, hitPose.position, hitPose.rotation);
                    object_spawned = true;

            }
        }
        if (Input.touchCount > 1 && object_spawned)
        {
            first_tourch = Input.GetTouch(0).position;
            second_tourch = Input.GetTouch(1).position;
            distance_current = second_tourch.magnitude - first_tourch.magnitude;
            if (first_pinch)
            {
                distance_previous = distance_current;
                first_pinch = false;

            }
            if (distance_current != distance_previous)
            {
                Vector3 scale_vale = spawnedObject.transform.localScale * (distance_current / distance_previous);
                spawnedObject.transform.localScale = scale_vale;
                distance_previous = distance_current;

            }

        }
        else first_pinch = true;
    }
}

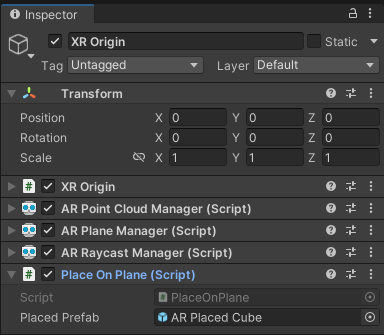

③ Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 PlaceOnPlane 스크립트의 Place On Plane에 Project창에 Prefabs 폴더로  AR Placed Cube 프리팹을 드래그하여 설정합니다.

④ 실행하기

스마트폰에서 실행해 봅니다. 실행한후  지면을 클릭해 보고, 오브젝트를 드래그 합니다



3.  지면에 재질 입히기

 ① Project 창의 Prefabs 폴더로 AR Default Plan을 선택하고 Inspector 창에서 Materials의 Element의 재질 속성을 변경합니다.

② Hierarchy 창에서 XR Origin 오브젝트를 선택하고 Inspector 창에 PlaceOnPlane.cs 스크립트를 수정합니다.

...

public class PlaceOnPlane : MonoBehaviour
{
   ...

    ARPlaneManager m_PlaneManager;

    void Awake()
    {
        m_RaycastManager = GetComponent<ARRaycastManager>();
        m_PlaneManager = GetComponent<ARPlaneManager>();
        object_spawned = false;
    }

    void Update()
    {
        if (Input.touchCount > 0 && !object_spawned)
        {

            if (m_RaycastManager.Raycast(Input.GetTouch(0).position, s_Hits, TrackableType.PlaneWithinPolygon))
            {
                var hitPose = s_Hits[0].pose;
                spawnedObject = Instantiate(m_PlacedPrefab, hitPose.position, hitPose.rotation);
                 object_spawned = true;
                m_RaycastManager.enabled = false;
                m_PlaneManager.enabled = false;
            }
        }
      ...
    }

}

③ 실행하기
